Miniaturowy, dwuosiowy żyroskop MEMS do stabilizacji obrazu w kamerach i smartfonach

STMicroelectronics SA oddział w Polsce
Produkt firmy:
STMicroelectronics SA oddział w Polsce

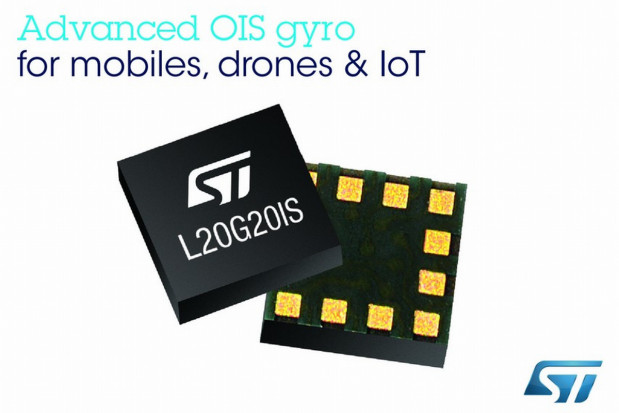

L20G20IS to najnowszy żyroskop z oferty STMicroelectronics, zaprojektowany do zastosowań w systemach stabilizacji obrazu w kamerach i smartfonach. Jest zamykany w obudowie o wymiarach jedynie 2,0 x 2,0 x 0,7 mm, wymagających mniejszej o 1,3 mm² powierzchni płytki drukowanej w stosunku do wcześniejszego modelu L2G2IS. Zawiera czujnik temperatury do kompensacji wyników pomiaru.

Eliminuje efekt deformacji podłoża i zapewnia bardzo dużą dokładność pomiaru nawet w przypadku montażu na najnowszych, ultra-cienkich płytkach drukowanych o grubości 0,2...0,3 mm, stosowanych przez producentów smartfonów.

W porównaniu z poprzednikiem, L20G20IS zapewnia krótszy czas rozruchu, wynoszący niecałe 70 ms (mniej o blisko 30% od L2G2IS) oraz pobiera mniejszy prąd zasilania, wynoszący 1,4 mA. Co więcej, oferuje tryby oszczędnościowe power-down i sleep, pozwalające w jeszcze większym stopniu zminimalizować pobór mocy.

Pozostałe parametry:

  • zakres pomiarowy: 100/±200 dps,
  • stabilizacja zera (ZRL): ±5 dps,
  • poziom szumów (RND): 3,8 mdps/√Hz,
  • opóźnienie fazowe: od 1 @ 20 Hz,
  • interfejs: SPI.

Ceny hurtowe L20G20IS zaczynają się od 1,69 USD przy zamówieniach 1000 sztuk. Ukłąd jest przystosowany do pracy w przemysłowym zakresie temperatur otoczenia.
