Konwerter DC-DC step-up z wbudowanym kluczem 4 A/60 V

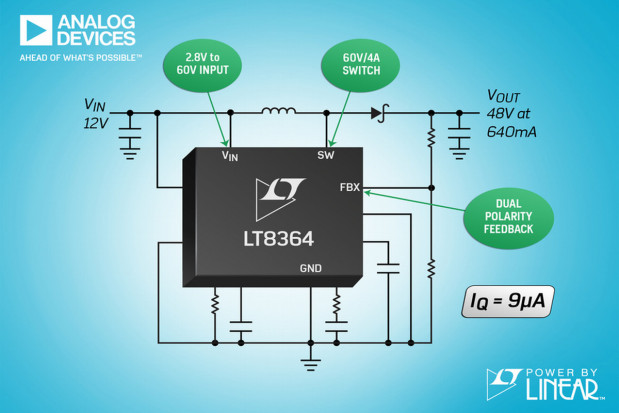

LT8364 to konwerter DC-DC step-up z wbudowanym kluczem 4 A/60 V, pracujący z częstotliwością taktowania do 2 MHz. Akceptuje napięcia wejściowe z szerokiego zakresu od 2,8 do 60 V, co pozwala na współpracę zarówno z akumulatorem litowo-jonowym, jak też akumulatorem samochodowym, zasilaczem telekomunikacyjnym itp. Układ może być skonfigurowany do pracy w topologiach Boost, SEPIC lub inwertera.

Możliwość programowania częstotliwości pracy w szerokim zakresie od 300 kHz do 2 MHz pozwala na minimalizację wymiarów elementów współpracujących i unikanie generowania zakłóceń we wrażliwych pasmach częstotliwości.

LT8364 zapewnia sprawność przekraczającą 90% przy pracy z częstotliwością 2 MHz. Oferuje tryb pracy Burst, pozwalający obniżyć pobór prądu w stanie spoczynkowym do zaledwie 9 A, przy utrzymaniu małego wyjściowego napięcia zaburzeń poniżej 15 mV_P-P.

Zawiera pojedyncze wejście sprzężenia zwrotnego pozwalające zaprogramować dodatnie lub ujemne napięcie wyjściowe, co ogranicza liczbę wyprowadzeń. Do standardowego wyposażenia należy też programowalne zabezpieczenie podnapięciowe i układ miękkiego startu.

Układ występuje w dwóch wariantach obudów: LT8364EDE (DFN-12, 4 x 3 mm) i LT8364EMSE (MSOP-16E). Jest też produkowany w wersjach na dwa zakresy dopuszczalnych temperatur pracy: -40...+125°C i –40...+150°C.
