Aktywny mieszacz podwójnie zrównoważony na pasmo 30 MHz...7 GHz

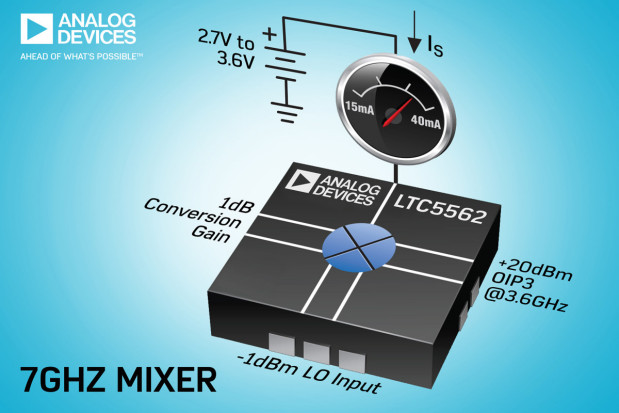

Firma Analog Devices wprowadza na rynek aktywny mieszacz podwójnie zrównoważony o symbolu LTC5562, zapewniający dopasowanie impedancji 50 Ω w szerokim zakresie częstotliwości od 30 MHz do 7 GHz. Jest to układ uniwersalny, mogący pracować w trybie zwiększania i zmniejszania częstotliwości. Pracuje z napięciem zasilania 3,3 V, pobierając nominalnie 40 mA prądu.
W aplikacjach energooszczędnych może być skonfigurowany do pracy w trybie niskoprądowym o poborze prądu ograniczonym do 15 mA. Wejście EN umożliwia wprowadzenie układu w stan spoczynkowy o poborze prądu ograniczonym do zaledwie 10 µA.
LTC5562 może znaleźć zastosowanie w przenośnych urządzeniach pomiarowych, modemach, szerokopasmowych punktach dostępowych, mikrokomórkach, pilotach zdalnego sterowania, radiotelefonach służb ratowniczych i mundurowych itp.
Charakteryzuje się bardzo dobrymi parametrami dynamicznymi; jego współczynnik OIP3 wynosi +20 dBm na częstotliwości 3,6 GHz. Układ jest zamykany w obudowie QFN-10 o wymiarach 2 x 2 mm. Może pracować w szerokim zakresie temperatur otoczenia od -40 do +105°C. Ceny hurtowe zaczynają się od 4,75 USD przy zamówieniach 1000 sztuk.
Ważniejsze parametry LTC5562:
- zakres częstotliwości wejściowych: LF...7 GHz,
- zakres częstotliwości LO: LF...9 GHz,
- zakres częstotliwości IF: DC...7 GHz,
- OIP3: 20 dBm @ 3,6 GHz (17 dBm @ 5,8 GHz),
- poziom sygnału LO: typ -1 dBm,
- wzmocnienie przemiany: 2 dB (fIN = 900 MHz, fOUT = 5,8 GHz).
