Czujniki Halla typu 2D z sensorami pionowymi i planarnymi

Firma Allegro MicroSystems dodaje do oferty dwa czujniki Halla typu 2D zawierające sensory pionowe i planarne. APS12625 i APS12626 różnią się konfiguracją wyjść; pierwszy z nich udostępnia sygnały Speed/Direction, a drugi sygnały kwadraturowe A/B. Układy te mogą znaleźć zastosowanie w motoryzacji, przemyśle, systemach otwierania drzwi garażowych, elektrycznych roletach i urządzeniach AGD.

Spełniają wymogi normy ISO 26262/ASIL A oraz uzyskały kwalifikację AEC-Q100, dzięki czemu mogą znaleźć zastosowanie w motoryzacji i innych aplikacjach o wysokich standardach w zakresie bezpieczeństwa.

Dostępne są wykonania z unikalną funkcją pozwalającą systemowi host na przywrócenie poprzedniego stanu czujnika po wyłączeniu i włączeniu zasilania. Oba układy zawierają parę ustawionych ortogonalnie sensorów zapewniających 90-stopniową separację faz między kanałami, niezależnie od rozstawu biegunów magnesu i szerokości przerwy powietrznej.

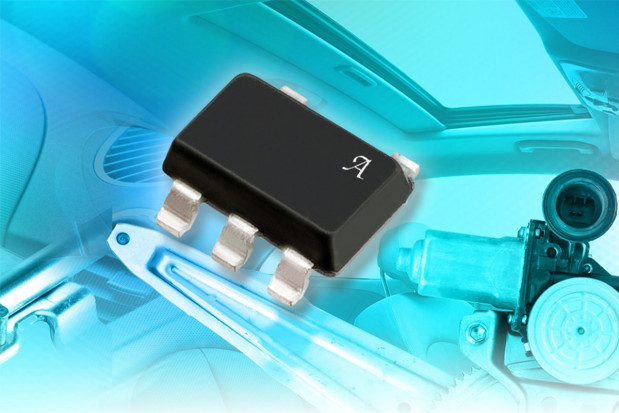

Występują w trzech konfiguracjach pionowych i planarnych sensorów Halla (XY, ZX, ZY). Pracują z napięciem zasilnia od 2,8 do 5,5 V i maksymalną temperaturą złącza równą +175°C. Są zamykane w obudowach SOT23-5.

Pozwalają zastąpić dwa konwencjonalne czujniki Halla co oznacza, że konfiguracja redundantna do aplikacji o podwyższonych standardach bezpieczeństwa może zostać teraz zrealizowana na tej samej powierzchni płytki drukowanej, co konfiguracje bez redundancji korzystające ze starszych typów czujników.
