Zestaw ewaluacyjny 400-watowego zasilacza sieciowego z certyfikatami Eco

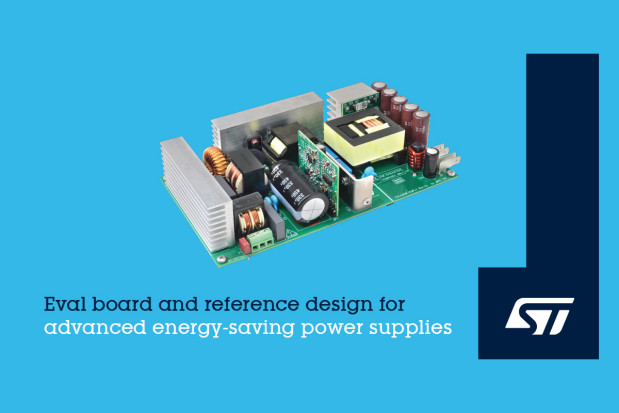

STMicroelectronics ułatwia projektowanie zasilaczy spełniających ostre kryteria ekologiczne, wprowadzając do oferty zestaw EVL400W-EUPL7 z projektem referencyjnym 400-watowego zasilacza sieciowego o bardzo dużej sprawności energetycznej. Został on zrealizowany na bazie dwóch układów z oferty STMicroelectronics: kontrolera PFC o symbolu L4984D i półmostkowego kontrolera rezonansowego L6699.

Charakteryzuje się sprawnością energetyczną przekraczającą 93% przy napięciu zasilania 230 V_AC i pełnym obciążeniu oraz zapewnia mały pobór mocy w stanie spoczynkowym (<0,15 W), zapewniając zgodność ze specyfikacjami Energy Star v6.1 dla komputerów, EuP Lot 6 Tier 2 dla urządzeń domowych i biurowych oraz CoC (Code of Conduct) Version 5 Tier 2 dla zasilaczy zewnętrznych. Ponadto, EVL400W-EUPL7 uzyskał certyfikat Plug Load Solutions 80 PLUS 2 na poziomie Platinum (115 V_AC ) i Gold (230 V_AC).

Duża sprawność w zakresie małych obciążeń, uzyskiwana w trybie burst, oferowanym przez kontrolery L4984D i L6699 oraz adaptacyjny czas martwy w L6699, pozwalają zredukować prąd w sekcji pierwotnej. Oba kontrolery charakteryzują się małym prądem spoczynkowym i zawierają wejście Disable, mogące być wykorzystane przy sekwencyjnym włączaniu napięć lub w układzie zabezpieczenia podnapięciowego.

Zastosowany na płytce kontroler SRK2001, również z oferty STMicroelectronics, zapewnia dużą sprawność średnią i typową w szerokim zakresie prądów obciążenia. Architektura z synchronicznym prostownikiem pozwala na stosowanie małych radiatorów po stronie wtórnej. Aktywny, wysokonapięciowy układ startowy z tranzystorem MOSFET pracującym ze zubożaniem nośników w kanale, redukuje pobór mocy przy normalnej pracy do pomijalnej wartości, równocześnie zapewniając krótki czas startu zasilacza.

EVL400W-EUPL7 pracuje z napięciem wejściowym z szerokiego zakresu 90...264 V (45...65 Hz) i zawiera wyjście 12 V_DC. Stanowi podstawę do budowy komputerowych zasilaczy ATX średniej mocy do komputerów, małych serwerów i stacji roboczych, spełniających wymogi najostrzejszych kryteriów ekologicznych. Cena zestawu EVL400W-EUPL7 wynosi 180 USD.
