2-watowy konwerter DC-DC o izolacji 5 kVAC

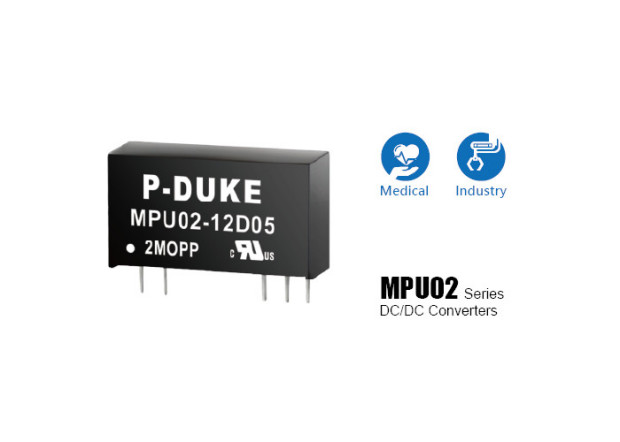

MPU02 to 2-watowy konwerter DC-DC firmy P-Duke Power, zaprojektowany specjalnie do zastosowań w elektronice medycznej. Zapewnia izolację między wejściem i wyjściem równą 5 kV_AC i prąd upływu poniżej 2 µA. Jest zamykany w obudowie SIP-9 o wymiarach 19,6 x 12,5 x 9,9 mm. Dzięki opatentowanej przez firmę P-Duke Power konstrukcji wewnętrznego transformatora, uzyskano w nim duży odstęp izolacyjny i drogę upływu, wynoszące po min. 8 mm.

Model MPU02 nie wymaga minimalnego obciążenia wyjścia. Może pracować w przemysłowym zakresie temperatury otoczenia od -40 do +85°C. Występuje w wersjach o zakresie napięcia wejściowego 4,5...7, 9,6...14,4, 12...18 i 19,2...28,8 V_DC oraz o zaprogramowanym fabrycznie napięciu wyjściowym 3,3, 5, 12, 15, ±5, ±12 i ±15 V_DC. W zależności od wersji zapewnia sprawność od 78% do 84%.

Pozostałe cechy:

• dokładność napięcia wyjściowego: ±3%,
• line regulation: ±2%,
• load regulation: ±4% (10...100% obciążenia),
• wyjściowe napięcie tętnienia: <125 mV,
• MTBF (MIL-HDBK-217F): 1,041 x 10⁷ h,
• zabezpieczenie zwarciowe,
• zgodność z wymogami standardów bezpieczeństwa IEC 60601-1 i IEC 62368-1,
• 5-letnia gwarancja.
