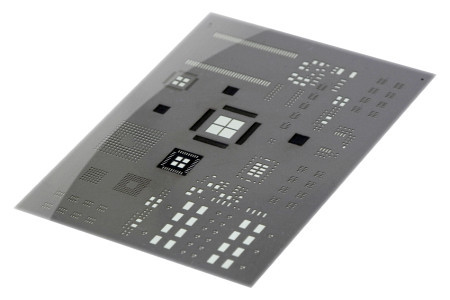

Laserowe szablony do montażu SMT o stopniowanej grubości

Firma LPKF opracowała system pozwalający techniką laserową tworzyć szablony do montażu SMT o stopniowanej grubości dla układów o małych rastrach (fine pitch) z zastosowaniem tradycyjnych folii metalowych wykorzystywanych przy zwykłych szablonach. Szablony o stopniowanej grubości pozwalają na precyzyjne dawkowanie pasty lutowniczej dla wybranych obszarów i pól kontaktowych.

W pewnych miejscach są one cieńsze (step-down) lub grubsze (step-up), co pozwala pewnie montować duże podzespoły wymagające sporej ilości pasty tuż obok precyzyjnych układów scalonych o małych rastrach, przy montażu których pasty nie może być dużo z uwagi na możliwość zwarć międzykońcówkowych.

Stopniowana grubość szablonu powstaje na skutek lokalnego pocieniania folii za pomocą promieniowania lasera. Pogrubianie realizowane jest za pomocą operacji galwanicznych. Pocienianie szablonu dokonywane jest za pomocą impulsowego odparowywania niewielkich porcji metalu, także końcowy efekt daje równą powierzchnię o zaokrąglonych krawędziach. Moc lasera, skok i kształt punktów dobierany jest przez oprogramowanie maszyny wycinającej. Konstruktorom firmy LPKF udało się uzyskać nierównomierność gładkości pocienionego obszaru poniżej 1 μm i zdolność do powtarzalnego usuwania warstw po 10 μm. Szybkość obróbki obszaru wynosi 7,45 s/mm², przy pocienianiu ze standardowej grubości folii 130μm do 70 μm.
