Migotanie LED a rejestracja obrazu
Diody LED reagują na zmiany prądu znacznie szybciej niż tradycyjne źródła żarowe. Gdy jasność reguluje się przez okresowe włączanie i wyłączanie prądu, czyli modulację szerokości impulsu (PWM), strumień świetlny zmienia się w rytmie sterowania. Brak migotania dostrzegalnego podczas obserwacji nie oznacza jednak, że przebieg światła jest stały ani że będzie poprawnie rejestrowany przez kamerę.
W kamerach z migawką typu rolling shutter kolejne wiersze matrycy są rejestrowane w różnych chwilach. Jeżeli ich ekspozycja przypada na odmienne fazy modulacji, na obrazie mogą pojawić się poziome pasy o różnej jasności. Migawka globalna eliminuje różnice czasu odczytu między wierszami, ale nie wyklucza zmian jasności między kolejnymi klatkami. Znaczenie mają czas ekspozycji, liczba klatek na sekundę, częstotliwość PWM oraz stopień ściemnienia.

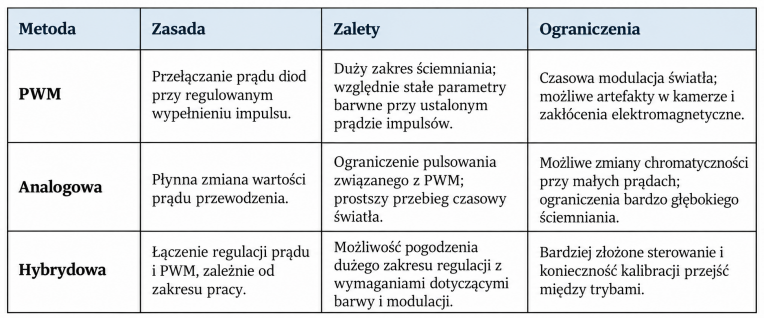

Metody regulacji jasności
W sterownikach LED stosuje się trzy główne podejścia: regulację PWM, zmianę wartości prądu oraz sterowanie hybrydowe. Metoda zależy od wymaganej głębokości ściemniania, dopuszczalnych zmian barwy, ograniczeń układu zasilania i warunków rejestracji obrazu.
Częstotliwość i rozdzielczość PWM
Przykładowo przy PWM o częstotliwości 1 kHz okres wynosi 1 ms. Ekspozycja 1/2000 s trwa zaledwie 0,5 ms, czyli połowę tego okresu. Przy 25 kHz okres skraca się do 40 µs, a ta sama ekspozycja obejmuje około 12,5 okresu modulacji. Zwykle ogranicza to wpływ wzajemnej fazy sygnałów, lecz samo podniesienie częstotliwości nie stanowi gwarancji braku artefaktów w każdych warunkach.
Wysoka częstotliwość PWM zmniejsza ryzyko pasów widocznych na nagraniach, lecz utrudnia jednocześnie uzyskanie bardzo drobnych kroków regulacji. W prostym liczniku taktowanym zegarem 100 MHz 16-bitowy okres PWM wymaga 65 536 taktów i odpowiada częstotliwości około 1,5 kHz. Przy 25 kHz w jednym okresie mieszczą się już tylko 4000 taktów, czyli niecałe 12 bitów efektywnej rozdzielczości. Jest to ograniczenie takiej architektury licznika, a nie wszystkich sterowników LED.
Rozwiązaniem mogą być moduły PWM o podwyższonej rozdzielczości, układy wyspecjalizowane lub odpowiednie metody modulacji. Texas Instruments w projekcie referencyjnym TIDA-01415 prezentuje sterownik oprawy RGBW osiągający rozdzielczość powyżej 16 bitów przy częstotliwościach PWM 30 i 50 kHz. Jest to przykład zastosowania układów PWM o podwyższonej rozdzielczości.
Istotna jest także charakterystyka ściemniania. Bezpośrednie odwzorowanie wartości sterującej na wypełnienie PWM nie musi dawać wizualnie równomiernych zmian jasności. W praktyce stosuje się krzywe regulacji i tablice kalibracyjne, a w oprawach wielokanałowych również korekcję poszczególnych barw. Należy przy tym uwzględnić minimalne czasy włączenia i wyłączenia dopuszczalne przez zastosowany układ prądowy.
Projektowanie układów sterujących
Typowy sterownik oprawy LED można podzielić na tor komunikacyjny, logikę sterowania, układy regulacji prądu oraz zasilanie. Mikrokontroler odbiera dane, przelicza krzywe ściemniania i parametry kanałów, a następnie steruje stopniami mocy. Modulacja PWM może być realizowana bezpośrednio przez wyspecjalizowane peryferia mikrokontrolera lub przez zewnętrzne układy sterujące.

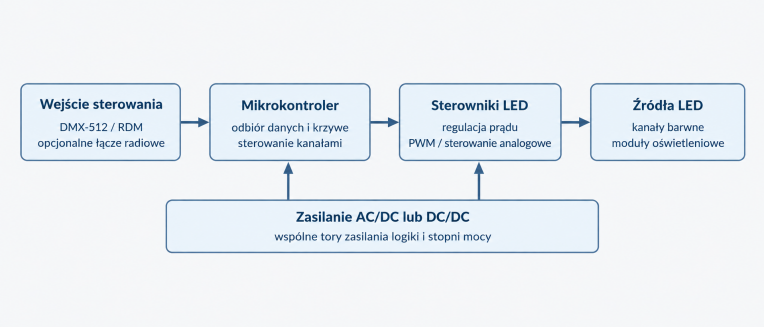

Rys. 1. Uproszczona architektura sterownika oprawy LED – schemat poglądowy.
Sposób zasilania diod zależy m.in. od mocy i liczby kanałów. Źródła prądowe liniowe cechują się prostszą konstrukcją, ale rozpraszają energię wynikającą z różnicy napięć. Przetwornice impulsowe, np. obniżające napięcie typu buck, umożliwiają bardziej efektywną pracę przy większych mocach. Ich układ regulacji powinien jednak prawidłowo reagować na zmiany obciążenia i sygnał ściemniania, bez niepożądanych przeregulowań prądu LED.
Przy sterowaniu impulsowym istotne są także tętnienia zasilania, prowadzenie masy, filtracja i rozmieszczenie elementów na płytce PCB. Strome zbocza prądowe mogą zwiększać emisję zakłóceń elektromagnetycznych (EMC), dlatego parametry świetlne i odporność układu trzeba oceniać równolegle z wymaganiami elektrycznymi.
Komunikacja DMX-512 i RDM
W profesjonalnych instalacjach oświetleniowych wykorzystywany jest DMX-512, opisany w normie ANSI E1.11-2024. Standard przewiduje transmisję szeregową z szybkością 250 kbit/s oraz do 512 kanałów danych sterujących w pakiecie. Jeden parametr, np. jasność, może zajmować jeden kanał 8-bitowy albo dwa kanały zapewniające rozdzielczość 16-bitową. Pełny pakiet z 512 kanałami jest przesyłany z częstotliwością rzędu 44 razy na sekundę, zależnie od odstępów czasowych i sposobu nadawania.
Odbiornik musi poprawnie rozpoznawać początek pakietu i przypisane mu kanały. W przypadku parametrów 16-bitowych ważne jest spójne odczytanie obu bajtów przed zmianą wyjścia. Projektant powinien też określić zachowanie oprawy po zaniku sygnału, np. utrzymanie ostatniej wartości, wygaszenie po czasie albo przełączenie w stan ustalony dla instalacji.
RDM (Remote Device Management), zgodny z ANSI E1.20-2025, rozszerza komunikację o transmisję dwukierunkową. Pozwala wykrywać urządzenia, zmieniać wybrane ustawienia i odczytywać komunikaty o stanie lub błędach, jeśli dana oprawa udostępnia odpowiednie funkcje. Wymaga m.in. właściwej obsługi kierunku transmisji w torze RS-485, poprawnej terminacji magistrali i dotrzymywania czasów protokołu.
Łączność bezprzewodowa
W instalacjach scenicznych komunikacja radiowa bywa alternatywą dla przewodu, gdy oprawy znajdują się na ruchomych elementach lub w miejscach o utrudnionym okablowaniu. Stosowane są mosty radiowe przenoszące dane DMX, a także rozwiązania sieciowe wykorzystujące protokoły Art-Net lub sACN. Te ostatnie służą do przesyłania danych sterujących przez sieci IP i mogą działać zarówno w sieci przewodowej, jak i przez Wi-Fi.
Przy wyborze łącza istotne są opóźnienia, odporność na zakłócenia i zachowanie po utracie komunikacji. W sterowniku należy jasno określić sposób wyboru źródła danych, wykrywania przerw oraz przywracania sterowania. Nie ma jednej uniwersalnej strategii awaryjnej: właściwe zachowanie zależy od zastosowania i wymagań całej instalacji.
Weryfikacja parametrów sterowania
Ocena sterownika nie powinna ograniczać się do obserwacji światła. Pomiary elektryczne, optyczne i próby z kamerą pozwalają sprawdzić inne aspekty działania układu.
Pomiary elektryczne. Oscyloskop i sonda prądowa lub odpowiednio dobrany rezystor pomiarowy pozwalają ocenić częstotliwość i wypełnienie PWM, tętnienia prądu, czas narastania oraz reakcję stopnia zasilającego na zmiany nastaw. Kryteria przeregulowania i dopuszczalnych zmian prądu powinny wynikać z dokumentacji zastosowanych diod i układów sterujących, a nie z jednej, uniwersalnej wartości progowej.
Pomiary optyczne. Fotodioda współpracująca z odpowiednim torem pomiarowym umożliwia obserwację zmian natężenia sygnału świetlnego w czasie. Na tej podstawie można określić procent modulacji światła oraz wskaźnik migotania (flicker index). Oba parametry opisują kształt przebiegu, ale same nie przesądzają, jak dany sygnał będzie wyglądał na obrazie z kamery; niezbędna jest także informacja o częstotliwości i warunkach ekspozycji.
Test z kamerą. Próbę warto przeprowadzić dla kilku czasów ekspozycji i szybkości rejestracji przy różnych poziomach ściemnienia. Jednolita, oświetlona powierzchnia ułatwia ocenę pasów obrazu, a analiza kolejnych klatek pozwala ujawnić wolne pulsowanie. Wyniki można zestawić z oscylogramem prądu lub sygnału fotodiody.
Znaczenie częstotliwości PWM dobrze ilustruje dokumentacja Electronic Theatre Controls (ETC). W wybranych oprawach ColorSource producent przewiduje przełączenie częstotliwości z 1200 Hz na 25 kHz w celu ograniczenia problemów podczas rejestracji obrazu. Parametry te dotyczą urządzeń ETC i nie opisują elektroniki innych producentów.
