Naprawa sterownika sprzed kilkunastu lat, realizacja krótkiej serii serwisowej czy kontynuowanie produkcji sprawdzonej konstrukcji mogą wymagać zastąpienia elementu, który nie jest już dostępny w regularnej ofercie producenta. Rozwiązaniem może być zastosowanie podzespołu o tej samej funkcji, jednak jego przydatność zależy od wymagań konkretnej aplikacji. Konieczne jest ustalenie, które parametry oryginalnego elementu mają kluczowe znaczenie i jakie różnice można zaakceptować bez modyfikacji projektu.
Identyfikacja oryginalnego podzespołu – od czego zacząć?
Podstawą prawidłowego doboru zamiennika jest pełne oznaczenie elementu, a nie tylko jego symbol bazowy. Prefiksy i sufiksy stosowane przez producentów mogą określać rodzaj obudowy, zakres temperatur pracy, klasę szybkości, sposób pakowania lub wariant wykonania. Dwa układy o tej samej podstawowej części oznaczenia mogą więc różnić się parametrami istotnymi dla danej aplikacji.
W przypadku niewielkich komponentów SMD identyfikację dodatkowo utrudniają skrócone oznaczenia nanoszone na obudowy. Ten sam kod znakowania może być wykorzystywany przez różnych producentów dla odmiennych elementów. Dlatego identyfikację należy potwierdzić na podstawie dokumentacji technicznej i funkcji komponentu w układzie.
Kolejnym etapem jest odnalezienie odpowiedniej karty katalogowej (datasheet), najlepiej dotyczącej konkretnej wersji podzespołu. W przypadku starszych konstrukcji warto sięgnąć również do dokumentacji obowiązującej w okresie produkcji oryginalnego elementu.
Samo porównanie danych katalogowych nie wystarczy. Trzeba również ustalić rzeczywiste warunki pracy komponentu w urządzeniu: napięcia, prądy, temperatury oraz wymagania dotyczące współpracy z pozostałymi elementami. Dopiero takie informacje pozwalają ocenić, które parametry zamiennika mają znaczenie krytyczne.
Zgodność obudowy i wyprowadzeń
Pierwszym kryterium jest możliwość zamontowania zamiennika na istniejącej płytce drukowanej. Oprócz sposobu montażu THT lub SMD należy sprawdzić wymiary obudowy, rozstaw wyprowadzeń oraz zgodność z polami montażowymi PCB. Przykładowo obudowy SOIC występują w różnych wariantach szerokości, a układy DIP mogą mieć odmienny rozstaw rzędów wyprowadzeń. Zgodność samej nazwy obudowy nie zawsze oznacza więc możliwość bezpośredniego montażu.
Drugim istotnym zagadnieniem jest przypisanie funkcji do poszczególnych wyprowadzeń (pinout). Elementy w identycznych obudowach, wyposażone w taką samą liczbę nóżek, mogą mieć inaczej rozmieszczone wejścia, wyjścia i zasilanie. Dotyczy to m.in. tranzystorów w obudowach SOT-23 oraz stabilizatorów napięcia w obudowach TO-220.
Osobnej weryfikacji wymaga sposób odprowadzania ciepła. W obudowach TO-220 metalowa wkładka może być elektrycznie połączona z jednym z wyprowadzeń, np. drenem tranzystora, ale dostępne są również wykonania izolowane. Zmiana wariantu może wymagać dostosowania sposobu montażu na radiatorze. Należy przy tym uwzględnić rezystancję termiczną całego połączenia, w tym właściwości obudowy i ewentualnych elementów izolacyjnych.
Przy wymianie bez modyfikacji PCB konieczne jest zatem sprawdzenie nie tylko zgodności wymiarów montażowych, ale również funkcji wyprowadzeń i warunków termicznych. Nawet pełna zgodność mechaniczna nie przesądza jednak o możliwości zastosowania zamiennika.
Parametry elektryczne – czego nie można pominąć?
Porównanie parametrów należy rozpocząć od warunków, w których element rzeczywiście pracuje. Znaczenie mają napięcia i prądy robocze, moc strat, temperatura otoczenia oraz tolerancje wymagane przez układ.
Wartości typowe i gwarantowane
W dokumentacji katalogowej trzeba rozróżniać wartości typowe od minimalnych i maksymalnych. Wartość typowa opisuje charakterystyczny poziom danego parametru w określonych warunkach pomiarowych, ale nie stanowi gwarantowanej granicy jego wartości.
Do oceny zamienności należy wykorzystywać przede wszystkim specyfikowane wartości minimalne i maksymalne, obowiązujące w podanych przez producenta warunkach. Jeżeli oryginalny element ma określoną gwarantowaną wartość graniczną, a dokumentacja zamiennika podaje wyłącznie wartość typową, nie można na tej podstawie potwierdzić zgodności.
Warunki pomiaru parametrów
Dane dwóch podzespołów powinny być porównywane w tych samych lub możliwie zbliżonych warunkach. Przykładowo rezystancja RDS(on) tranzystora MOSFET określona przy napięciu bramka–źródło VGS = 10 V nie pozwala bezpośrednio ocenić jego zachowania przy sterowaniu napięciem 5 V.
Trzeba również pamiętać, że napięcie progowe VGS(th) nie jest napięciem zapewniającym pełne wysterowanie tranzystora. O przydatności elementu decyduje m.in. wartość RDS(on) osiągana przy napięciu sterowania rzeczywiście dostępnym w układzie.
Podobne ograniczenia dotyczą parametrów termicznych. Dopuszczalny prąd ciągły podany dla temperatury obudowy 25°C może znacznie odbiegać od możliwości elementu pracującego w urządzeniu z ograniczonym chłodzeniem.
Wartości graniczne a zalecane warunki pracy
Istotne jest także rozróżnienie dwóch grup parametrów:
-
Absolute Maximum Ratings – wartości graniczne, których przekroczenie może prowadzić do uszkodzenia podzespołu. Nie oznaczają one warunków gwarantujących prawidłowe działanie.
-
Recommended Operating Conditions – zalecane warunki pracy, w których należy oceniać charakterystyki elektryczne elementu.
Zamiennik może spełniać wymagania dotyczące maksymalnego napięcia czy prądu, a jednocześnie nie zapewniać odpowiednich poziomów sygnałów, stabilności lub wymaganych parametrów dynamicznych. Dlatego sama zgodność wartości granicznych nie wystarcza do potwierdzenia możliwości wymiany.
Zgodność funkcjonalna i parametry dynamiczne
Dwa elementy o zbliżonych parametrach statycznych mogą zachowywać się odmiennie podczas pracy urządzenia. Szczególnie istotne jest to w układach cyfrowych, gdzie różnice dotyczą m.in. poziomów logicznych i czasów propagacji sygnałów.
Przykładem są układy logiczne rodzin 74HC, 74HCT i 74LS. Bramka 74HC zasilana napięciem 5 V ma inne wymagania dotyczące napięcia wejściowego stanu wysokiego niż układy przystosowane do poziomów TTL. W rezultacie zastąpienie układu 74LS odpowiednikiem 74HC może spowodować problemy ze współpracą z istniejącymi wyjściami TTL, mimo zgodności funkcji i rozmieszczenia wyprowadzeń. Układy 74HCT są natomiast przystosowane do współpracy z poziomami logicznymi TTL.
Znaczenie mają również czasy propagacji i szybkość narastania zboczy sygnałów. Szybszy zamiennik nie zawsze będzie korzystniejszy. Gwałtowniejsze zmiany napięcia mogą zwiększać podatność układu na odbicia sygnałów i zakłócenia elektromagnetyczne.
W przypadku układów scalonych należy dodatkowo sprawdzić rodzaj wyjść, np. przeciwsobnych lub z otwartym drenem, polaryzację wejść sterujących, zachowanie podczas włączania zasilania oraz sposób inicjalizacji.
Różnice mogą dotyczyć także funkcji zabezpieczających. Jeden sterownik po przekroczeniu dopuszczalnej temperatury może automatycznie wznowić pracę, podczas gdy inny wymaga ponownego uruchomienia. W określonych aplikacjach taka różnica może uniemożliwić bezpośrednią wymianę.
Dobór zamienników w wybranych grupach podzespołów
Zakres weryfikacji zależy od rodzaju komponentu i jego funkcji w urządzeniu. Inne parametry mają znaczenie przy doborze tranzystora mocy, inne w przypadku pamięci EPROM, sterownika silnika czy kondensatora.

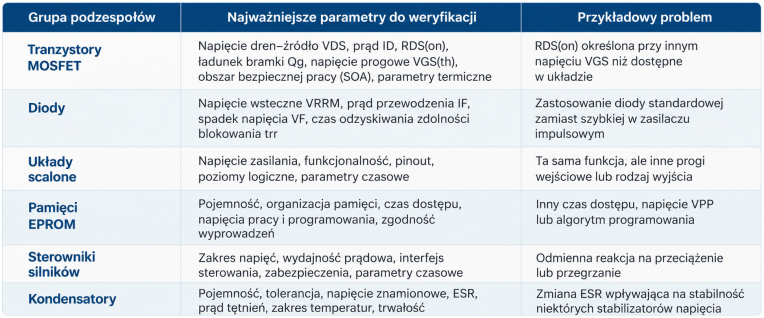

Poniższa tabela przedstawia najważniejsze kryteria porównania dla wybranych grup podzespołów. Zestawienie ma charakter orientacyjny i nie zastępuje analizy wymagań konkretnej aplikacji.
W tranzystorach bipolarnych, oprócz parametrów granicznych, trzeba sprawdzić m.in. wzmocnienie prądowe w rzeczywistym punkcie pracy oraz częstotliwość graniczną. W przypadku diod Schottky’ego niższy spadek napięcia w kierunku przewodzenia może wiązać się z większym prądem wstecznym niż w porównywalnych diodach krzemowych złączowych. Jego wzrost wraz z temperaturą może zwiększać straty mocy.
Szczególnej uwagi wymagają także pamięci EPROM. W niektórych układach o tej samej liczbie wyprowadzeń poszczególne nóżki mogą pełnić różne funkcje w zależności od pojemności pamięci. Przykładowo wyprowadzenie służące w jednym układzie do podawania napięcia programowania może w innym odpowiadać za dodatkową linię adresową.
W kondensatorach elektrolitycznych znaczenie ma trwałość określana dla podanej temperatury, natomiast w ceramicznych należy uwzględnić możliwość zmniejszania się pojemności pod wpływem napięcia stałego.
Praktyczne przykłady niezgodności zamienników
Wpływ różnic katalogowych na działanie urządzenia dobrze ilustrują dwa przykłady dotyczące tranzystora MOSFET i pamięci EPROM. Opisują one możliwe mechanizmy niezgodności, a nie konkretne pary produktów.
Tranzystor MOSFET – różnice w ładunku bramki
Oryginalny tranzystor i proponowany zamiennik mają takie samo dopuszczalne napięcie dren–źródło oraz zbliżony prąd ciągły. Zamiennik charakteryzuje się jednak kilkukrotnie większym całkowitym ładunkiem bramki.
Przy niezmienionym sterowniku i rezystorze bramkowym większy ładunek może wydłużyć czas przełączania, powodując wzrost strat mocy. W przetwornicy pracującej z wysoką częstotliwością może to prowadzić do nadmiernego nagrzewania tranzystora, mimo spełnienia podstawowych wymagań dotyczących napięcia i prądu.
Z kolei znacznie mniejszy ładunek bramki może przyspieszyć przełączanie, zwiększając ryzyko oscylacji i emisji zakłóceń. W obu przypadkach konieczne jest sprawdzenie współpracy tranzystora ze sterownikiem bramki, wartości rezystora bramkowego oraz – jeżeli ma to zastosowanie – czasów martwych.
Pamięć EPROM – czas dostępu i warunki programowania
Proponowana pamięć EPROM ma taką samą pojemność i organizację jak oryginał, ale dłuższy czas dostępu. Podczas pracy urządzenia istotne jest, czy dane pojawią się na magistrali przed momentem ich odczytu przez procesor.
Jeśli czas dostępu przekracza wymagania układu, może dochodzić do błędów odczytu. Zastosowanie wolniejszej pamięci może wówczas wymagać wydłużenia cyklu odczytu, o ile konstrukcja urządzenia dopuszcza taką zmianę.
Osobnej weryfikacji wymagają napięcie VPP i algorytm programowania. Różnice w tych parametrach nie muszą wpływać na późniejszy odczyt pamięci, pod warunkiem zachowania zgodności wyprowadzeń oraz warunków pracy. Programator musi jednak obsługiwać dany typ układu, a poprawność zapisanych danych należy sprawdzić po zaprogramowaniu.
Weryfikacja zamiennika przed zastosowaniem
Porównanie dokumentacji katalogowej jest pierwszym etapem kwalifikacji zamiennika. Ostateczne potwierdzenie jego przydatności wymaga sprawdzenia działania w docelowym urządzeniu.
Procedura powinna obejmować cztery główne etapy:
-
Analiza dokumentacji – porównanie parametrów elektrycznych, wartości gwarantowanych i warunków pomiarowych obu elementów. Należy zwrócić szczególną uwagę na różnice istotne dla danej aplikacji.
-
Weryfikacja połączeń i montażu – sprawdzenie zgodności pól montażowych PCB, funkcji wyprowadzeń, sposobu zasilania oraz warunków odprowadzania ciepła.
-
Testy funkcjonalne i termiczne – sprawdzenie urządzenia we wszystkich istotnych trybach pracy, również podczas rozruchu, wyłączania, przy maksymalnym obciążeniu oraz w skrajnych przewidzianych temperaturach. W razie potrzeby należy wykonać pomiary temperatury obudowy lub złącza z zastosowaniem odpowiedniej metody pomiarowej.
-
Udokumentowanie zmiany – aktualizację wykazu materiałów (BOM), dokumentacji serwisowej i, jeżeli jest to konieczne, dokumentacji projektowej urządzenia.
Pomyślne uruchomienie urządzenia po wymianie podzespołu nie stanowi jeszcze potwierdzenia pełnej zgodności. Niektóre problemy, takie jak niewystarczające marginesy czasowe, nadmierne nagrzewanie czy podatność na zakłócenia, mogą ujawniać się dopiero w określonych warunkach pracy.
Jeżeli różnice pomiędzy elementami są istotne, konieczna może okazać się modyfikacja PCB, układu sterowania lub parametrów pracy urządzenia. W takich przypadkach zastosowanie zamiennika należy traktować jako zmianę konstrukcyjną wymagającą odpowiedniej weryfikacji.
Dostępność komponentów EOL a możliwość ich zastąpienia
W sytuacji, gdy nie można znaleźć odpowiedniego zamiennika, a modyfikacja projektu jest nieopłacalna lub technicznie utrudniona, rozwiązaniem pozostaje poszukiwanie oryginalnego podzespołu w dostępnych zapasach magazynowych albo jego sprowadzenie na zamówienie.
Taką działalność prowadzi m.in. poznańska firma Gembara, zajmująca się dystrybucją elementów półprzewodnikowych, w tym układów scalonych, tranzystorów, diod i triaków. Firma obsługuje zapytania dotyczące komponentów wycofanych z produkcji (EOL) oraz starszych serii, a także realizuje import podzespołów na zamówienie.
Do sprawdzenia możliwości dostawy potrzebne są przede wszystkim pełny symbol elementu, producent, typ obudowy i wymagana liczba sztuk. Gembara pomaga również poszukiwać komponentów o zbliżonych parametrach. Ostateczne potwierdzenie możliwości ich zastosowania w konkretnym urządzeniu wymaga jednak analizy dokumentacji i weryfikacji technicznej przeprowadzonej przez konstruktora lub serwisanta.
