Niezależność Europy w produkcji PCB - nowa fabryka Teltoniki w Wilnie

Oficjalne otwarcie nowo wybudowanej fabryki płytek drukowanych (PCB) firmy Teltonika w Wilnie miało miejsce 16 października 2025 r. Wydarzenie zgromadziło liderów technologicznych, partnerów biznesowych oraz ekspertów branżowych, których łączy wizja wzmacniania niezależności technologicznej Europy w sektorze produkcji elektroniki. Uczestniczyli w nim przedstawiciele Nordes EMS: Łukasz Porębski - kierownik zaopatrzenia, oraz Radosław Mielnik - product manager.

Dodaj do ulubionych źródeł w Google
Posłuchaj
00:00

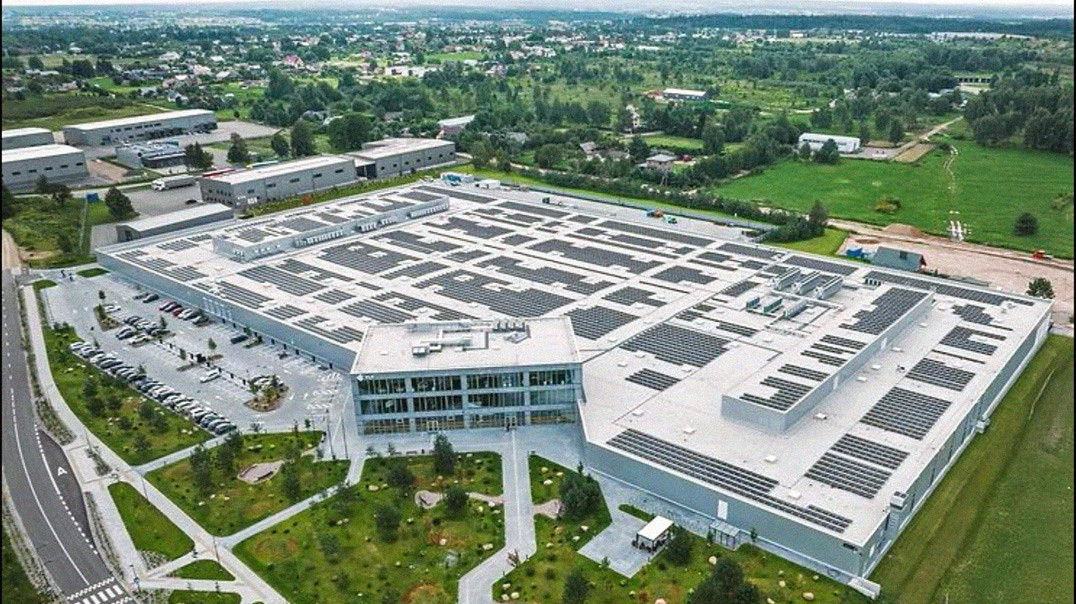

Nowa fabryka litewskiej Teltoniki to jedno z największych przedsięwzięć inwestycyjnych w branży elektronicznej w Europie w ostatnich dekadach. Zakład o powierzchni ponad 33 tys. m², z budżetem wynoszącym 143 mln euro, łączy w sobie funkcje produkcyjne, badawczo-rozwojowe i administracyjne. To pierwszy od ponad 20 lat nowo wybudowany zakład produkcji PCB w Europie, który otwiera nową erę dla całego sektora elektronicznego.

Technologicznie fabryka koncentruje się na produkcji płytek o wysokiej gęstości połączeń (HDI), technologii Sequential Build-Up (SBU), rozwiązaniach Flex-Rigid oraz projektowaniu płytek wysokoczęstotliwościowych. Po raz pierwszy w Europie zastosowano tu cyfrowy druk masek lutowniczych oraz pionowe ciągłe powlekanie (VCP) – technologie, które znacząco podnoszą jakość i efektywność procesu produkcyjnego. Ponadto ścieki i woda technologiczna są oczyszczane i ponownie wykorzystywane, co pozwala ograniczyć wpływ na środowisko.

Zwrot w stronę europejskiej suwerenności technologicznej

Nowa fabryka stanowi część kompleksu High-Tech Hill w Wilnie, w ramach którego realizowanych jest 10 inwestycji o łącznej wartości ponad 3,7 mld euro. Po pełnym uruchomieniu zakład zatrudni około 250 wysoko wykwalifikowanych specjalistów i stanie się kluczowym ogniwem łańcucha dostaw Teltoniki, skracając czas produkcji, zwiększając kontrolę jakości oraz bezpieczeństwo własności intelektualnej.

– Dla Nordes udział w tym wydarzeniu był nie tylko zaszczytem, ale i ważnym sygnałem, że Europa wchodzi w nową fazę przemysłowej transformacji. Rozwój nowoczesnej produkcji PCB na naszym kontynencie wspiera wspólny cel – budowanie niezależnej, wysokiej jakości produkcji elektroniki z pełną kontrolą nad technologią i logistyką. Inwestycja Teltoniki to symbol zmian, który inspiruje nas wszystkich do dalszego rozwijania lokalnych kompetencji i długofalowych relacji partnerskich – mówi Łukasz Porębski.

Podczas uroczystości przedstawiciele Nordes spotkali się z Vytautasem Ilgunasem, Dyrektorem Handlowym oraz Tomasem Auruškevičiusem, dyrektorem generalnym TLT Manufacturing.

Źródło: Nordes
