4-kanałowy przekaźnik elektromechaniczny do stacji ładowania i aplikacji Green Energy

Firma Sanyou zaprezentowała nowy przekaźnik elektromechaniczny SCP40 do samochodowych stacji ładowania AC i aplikacji Green Energy, zawierający 4 styki główne normalnie otwarte o prądzie znamionowym 40 A oraz 1 styk pomocniczy normalnie zamknięty, pełniący funkcję bezpieczeństwa (np. mogące sygnalizować sklejenie się styku głównego), zgodnie z wymogami nomy IEC61810-3.

Posłuchaj
00:00

Rys. 1. Przekaźnik SCP40

Przekaźnik jest produkowany w wersjach o napięciu znamionowym cewki 9, 12, 24 i 48 VDC. Przeszedł test zwarciowy IEC62955 do 3 kA (Ip≥1,85 kA, I²t≥4,5 kA²s). Jego zoptymalizowana struktura wewnętrzna zapewnia dużą odporność na uderzenia mechaniczne i charakteryzuje się niskim wzrostem temperatury podczas pracy, co czyni SCP40 idealnym do zastosowań w aplikacjach o dużym obciążeniu. SCP40 zapewnia odstęp między głównymi kontaktami, wynoszący 3,9 mm. Uzyskał zatwierdzenia UL, TUV i CQC. Jest przeznaczony do pracy w temperaturze otoczenia od –40 do +85°C. Może pracować bez zakłóceń przy przeciążeniach co najmniej do 10 g.

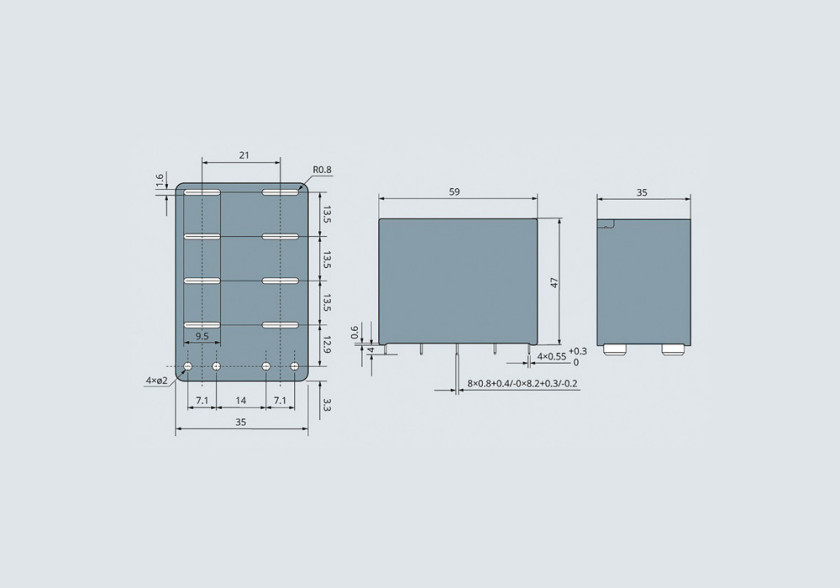

Rys. 2. Wymiary modelu SCP40

Rys. 3. Test zwarciowy

Pozostałe właściwości:

  • parametry znamionowe kontaktów głównych: 40 A/440 VAC,
  • maksymalna przełączana moc styków głównych 17600 VA,
  • parametry znamionowe kontaktów pomocniczych: 1 A/277 VAC/30 VDC,
  • maksymalna przełączana moc styków pomocniczych: 270 Vac/30 W,
  • wymiary: 59×47×35 mm,
  • minimalne obciążenie styków pomocniczych: 12 Vdc/100 mA,
  • rezystancja styków głównych: <=10 mOhm (6 VDC, 20 A),
  • rezystancja styków pomocniczych: <=100 mOhm (6 VDC, 1 A),
  • czas załączania/rozłączania: <40 ms/<20 ms.

Rys. 4. Kontakty główne i pomocnicze

Rys. 5. Schemat Wallboxa AC



Codico Poland
tel. 12 417 10 83 w. 21

Robert.Staniszewski@codico.com
