Ciepło - największy wróg niezawodności
Każdy wat mocy, który nie zamienia się w użyteczną pracę, zamienia się w ciepło. W nowoczesnych układach półprzewodnikowych gęstość mocy jest tak duża, że bez sprawnego odprowadzania energii cieplnej urządzenie dosłownie niszczy samo siebie. Podwyższona temperatura oznacza: przyspieszone starzenie się materiałów, wzrost rezystancji, dryft parametrów, spadek sprawności, i w końcu awarię. To dlatego projektowanie układów elektronicznych bez równoległego projektowania systemu termicznego jest dziś po prostu błędem inżynierskim.

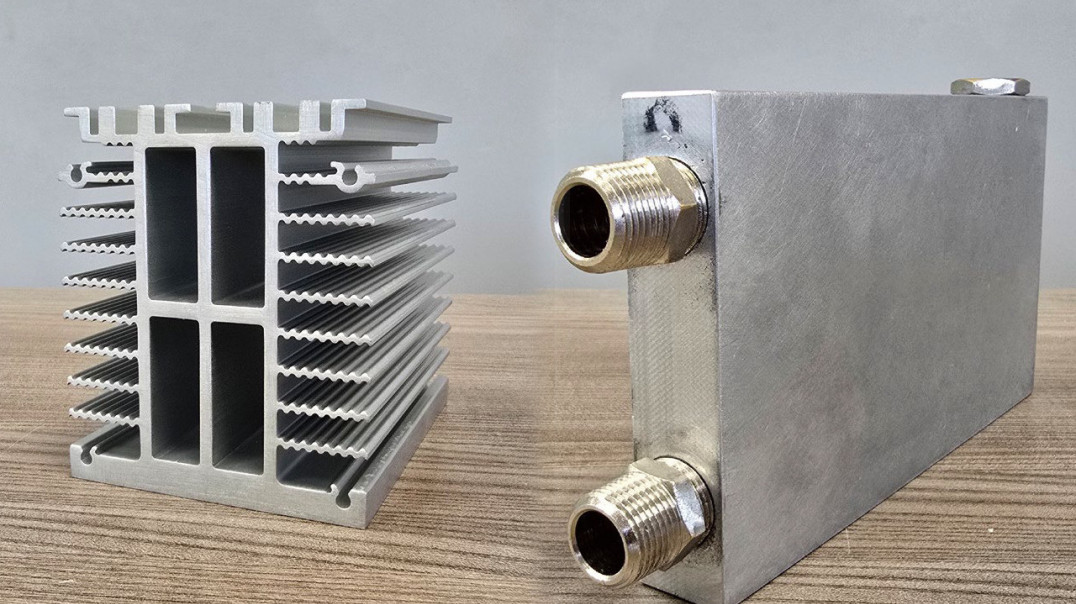

To także ważny element konstrukcyjny urządzenia
Radiator nie jest dodatkiem – jest częścią struktury urządzenia równie ważną jak PCB czy obudowa. Jego zadaniem nie jest tylko "być zimnym". Jego zadaniem jest kontrolować przepływ energii cieplnej: od złącza półprzewodnika, przez materiał interfejsowy, do metalu radiatora, a dalej do otoczenia. Każdy etap tej drogi ma swoje straty. Jeśli którykolwiek z nich jest źle zaprojektowany – cały system traci sens. Dlatego na efektywność termiczną wpływają tak istotne czynniki jak: kształt żeber, grubość podstawy, orientacja w obudowie, rodzaj materiału oraz sposób montażu.
Chłodzenie powietrzne - kiedy wystarcza, a kiedy nie

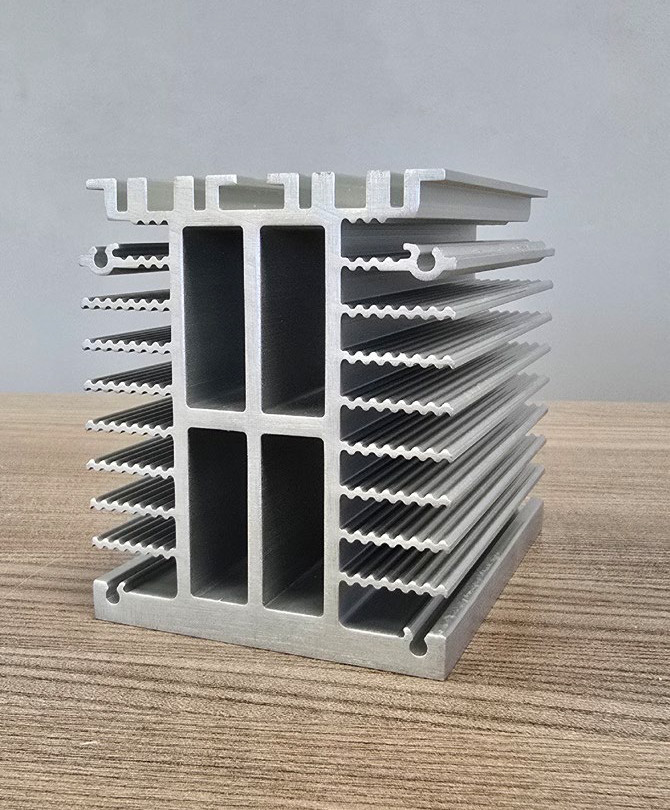

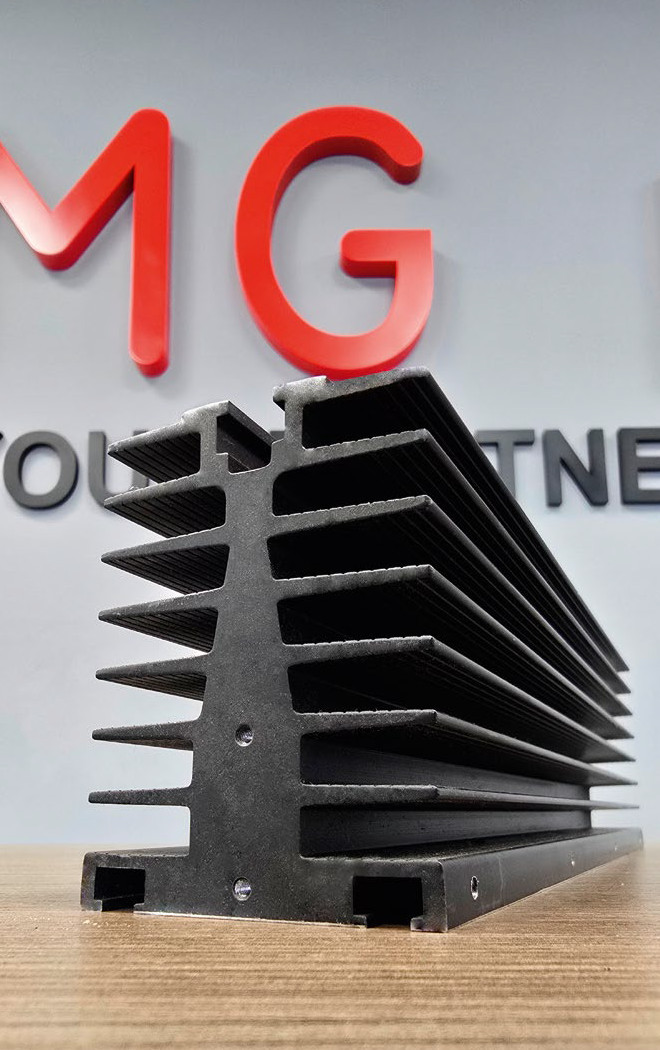

Standardowe radiatory chłodzone powietrzem sprawdzają się w wielu zastosowaniach, ale mają swoje granice. Przy konwekcji naturalnej powietrze musi swobodnie przepływać między żebrami – zbyt gęsta struktura działa jak izolator. Przy chłodzeniu wymuszonym (wentylatory, przepływ powietrza w obudowie) można stosować bardziej agresywne geometrie, ale pojawia się opór przepływu, hałas i spadki wydajności wentylatorów. Dobrze zaprojektowany radiator to taki, który jest zoptymalizowany pod konkretne warunki pracy, a nie tylko pod katalogowe wskaźniki "W/K".
Radiatory chłodzone cieczą - krok dalej

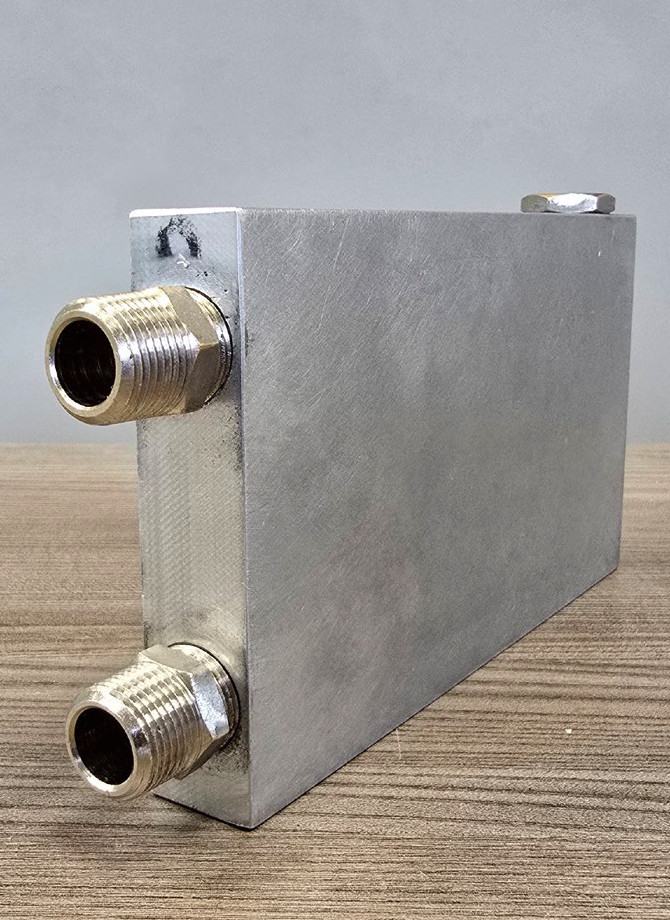

Gdy moc cieplna przekracza możliwości chłodzenia powietrzem, a wymagania termiczne stają się ekstremalne, przejście do chłodzenia cieczą jest naturalnym kierunkiem rozwoju systemów termicznych. Radiatory cieczowe – choć bardziej złożone – oferują bardzo wysoką efektywność i stabilność pracy w wymagających aplikacjach przemysłowych, mocy i energetyki. W systemach chłodzonych cieczą kluczowe są elementy, które bezpośrednio przekazują energię termiczną z gorącego źródła do płynu chłodzącego:
- Płyty chłodzące typu Vacuum (próżniowe) – konstrukcje, w których kanały przepływowe są zintegrowane w masywnej płycie bazowej, umożliwiając szybkie i jednolite odprowadzanie ciepła z komponentów o wysokiej gęstości mocy. Tego typu rozwiązania eliminują lokalne "punkty gorące" i są stosowane tam, gdzie stabilność temperaturowa jest krytyczna.
- Płyty chłodzone lutowane lub brazed cold plates – wykonane z wykorzystaniem technologii brazowania, która trwale łączy kanały przepływowe z płytą bazową za pomocą stopów metalicznych, co zapewnia maksymalną przewodność i odporność na wysokie ciśnienia oraz długoterminową niezawodność termiczną. Takie rozwiązania są idealne w aplikacjach o dużej mocy i ciągłym obciążeniu cieplnym.
- Systemy z turbulatorami i zoptymalizowanym przepływem – dzięki zastosowaniu zaawansowanych struktur wewnętrznych (np. specjalnych kanałów lub elementów mieszających) przepływ cieczy jest bardziej efektywny, co przekłada się na lepsze odprowadzanie ciepła w porównaniu z tradycyjnymi płytami chłodzącymi.
- Assembled tube / Through-hole cold plates
- płyty z wlutowanymi lub zespawanymi rurkami przepływowymi, które umożliwiają elastyczne projektowanie układów chłodzenia cieczą z uwzględnieniem specyfiki elementów mocy oraz miejsca montażu.
Takie rozwiązania osiągają często znacznie wyższe wskaźniki wydajności niż chłodzenie powietrzem, przy jednoczesnym zmniejszeniu hałasu systemu i lepszym zarządzaniu temperaturą w warunkach dużego obciążenia.
Nowy kierunek: GraphiTherm
Coraz ważniejszą rolę odgrywają hybrydowe struktury materiałowe. Najnowsza seria GraphiTherm od MG Italy integruje grafit wewnątrz radiatora, pomiędzy aluminiową lub masywną podstawą a częścią rozpraszającą. Grafit działa jak "autostrada dla ciepła", błyskawicznie rozprowadzając je w płaszczyźnie podstawy, zanim trafi do żeber lub cieczy. Efekt to niższe temperatury szczytowe, mniej hot-spotów i możliwość budowy bardziej kompaktowych, a zarazem wydajniejszych układów.
Radiator to przewaga konkurencyjna
W czasach, gdy każdy może kupić podobny procesor czy przetwornicę, to właśnie termika decyduje o: trwałości, stabilności i reputacji produktu. Urządzenie, które pracuje o kilkanaście stopni chłodniej, starzeje się zauważalnie wolniej. To oznacza mniej awarii, mniej reklamacji i więcej zadowolonych użytkowników. Radiator jest więc jednym z najtańszych sposobów, by znacząco poprawić jakość całego produktu.
Dodatkowym atutem w tym obszarze jest możliwość precyzyjnego dopasowania radiatora do aplikacji. Firma MG Italy oferuje nie tylko szeroką gamę rozwiązań standardowych, ale również projektowanie i produkcję radiatorów customizowanych, tworzonych pod konkretne wymagania mechaniczne, termiczne i produkcyjne klienta. W świecie elektroniki, gdzie każdy milimetr i każdy stopień mają znaczenie, taka elastyczność staje się realną przewagą konkurencyjną.
Bo w elektronice nie wygrywa ten, kto ma najwięcej watów. Wygrywa ten, kto potrafi je skutecznie… schłodzić.
