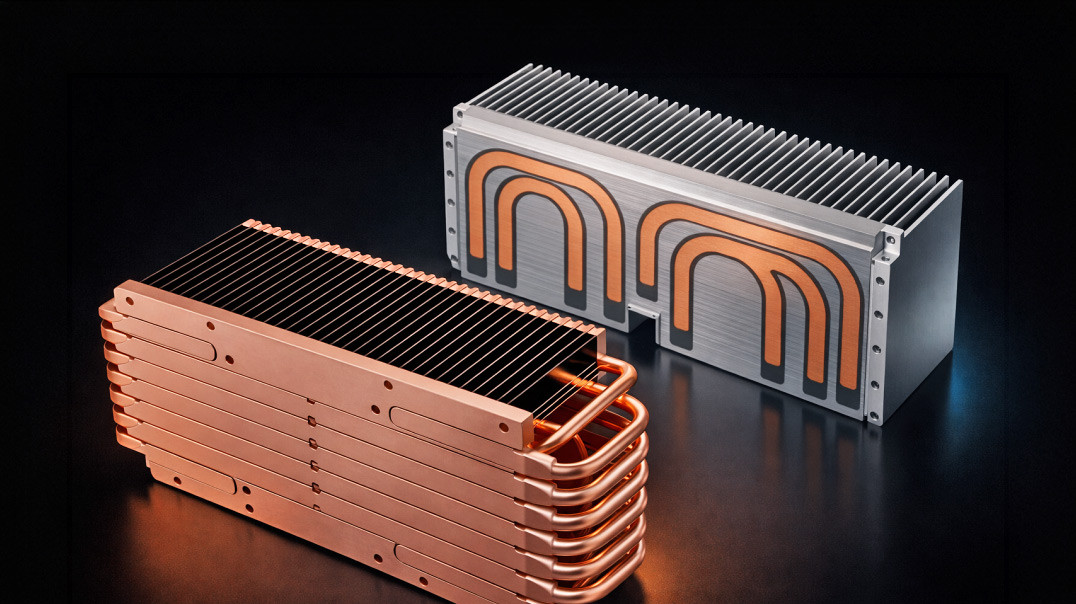

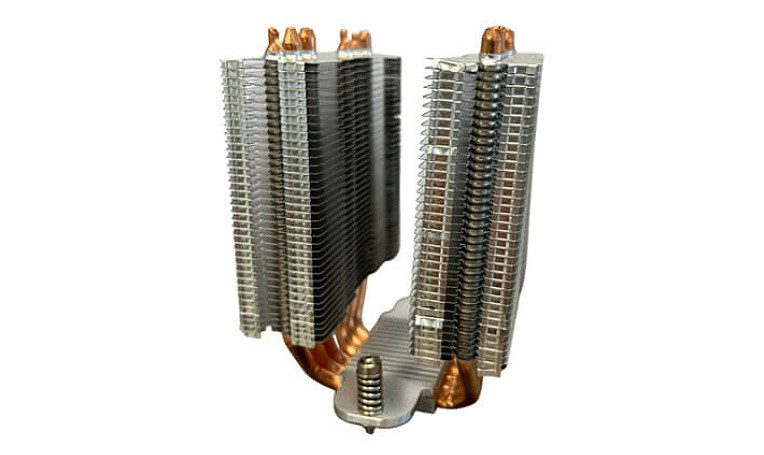

Jednym z najbardziej zaawansowanych i eleganckich rozwiązań na tym polu są komory parowe - vapor chambers - rozwijane między innymi przez firmę MG Italy.
Zasada działania – fizyka przemiany fazowej
Na pierwszy rzut oka komora parowa do złudzenia przypomina zwykłą, metalową płytę. W rzeczywistości stanowi ona jednak mały, zamknięty układ termodynamiczny, który do transportu ciepła wykorzystuje fizykę przemiany fazowej. W przeciwieństwie do klasycznych radiatorów, które opierają się na prostym przewodzeniu energii przez metalową strukturę do żeberek, komory parowe wykorzystują znacznie bardziej złożony proces parowania i kondensacji cieczy.
Wnętrze hermetycznej komory kryje specjalną strukturę kapilarną oraz niewielką ilość cieczy roboczej – najczęściej jest to woda o bardzo wysokiej czystości. Działanie tego układu opiera się na ciągłym cyklu termodynamicznym: gdy jeden z obszarów komory ulega nagrzaniu, znajdująca się tam ciecz zaczyna parować. Powstała w ten sposób para bardzo szybko i gwałtownie wypełnia objętość komory, a po dotarciu do chłodniejszych stref skrapla się. Skroplona ciecz z powrotem powraca w miejsce nagrzewania. Ten nieustanny cykl tworzy wyjątkowo efektywny system transportu ciepła.
Skuteczna eliminacja zjawiska "hot spots"
Współczesna elektronika mocy często boryka się z problemem tzw. "hot spots", czyli niewielkich obszarów układu, które osiągają bardzo wysokie temperatury. Przy dużych obciążeniach i mocach klasyczne radiatory, które rozprowadzają ciepło stopniowo od źródła, nie zawsze są w stanie zapobiec powstawaniu lokalnych przegrzań.
Komora parowa funkcjonuje inaczej i skutecznie rozwiązuje ten problem, ponieważ para rozprzestrzenia się po całej jej powierzchni niemal natychmiastowo. W efekcie energia cieplna jest równomiernie rozprowadzana, a temperatura samego radiatora staje się znacznie bardziej jednorodna. W praktyce przekłada się to na bardziej stabilną pracę układów elektronicznych i mniejsze ryzyko przegrzania.
Dlaczego komory parowe są tak skuteczne?
Skuteczność tej technologii wynika bezpośrednio z praw fizyki, a dokładniej ze zjawiska tzw. ciepła utajonego parowania. Ciecz w trakcie zmiany stanu skupienia pochłania ogromne ilości energii, co umożliwia szybki transport znacznych dawek ciepła przy zachowaniu bardzo niewielkiej różnicy temperatur wewnątrz układu. Zastosowanie tego mechanizmu może zwiększyć efektywność odprowadzania ciepła nawet o kilkadziesiąt procent w porównaniu do klasycznego radiatora.
Wykorzystanie komór parowych w inżynierii termicznej przynosi konkretne, mierzalne korzyści:
- bardzo szybkie rozprowadzanie ciepła – energia cieplna błyskawicznie dociera do całej powierzchni radiatora;
- wysoka efektywność przy dużej gęstości mocy – jest to idealne rozwiązanie przeznaczone m.in. dla elektroniki mocy;
- kompaktowa konstrukcja – pomimo złożoności procesu, sama komora parowa może być elementem bardzo cienkim;
- lepsze wykorzystanie radiatora – dzięki jednolitemu rozprowadzeniu energii, cała powierzchnia elementu pracuje efektywnie.
Przyszłość chłodzenia w branży elektronicznej
Biorąc pod uwagę bezdyskusyjny trend w projektowaniu układów elektronicznych, polegający na zamykaniu coraz większej mocy w coraz mniejszej przestrzeni, wydajne technologie chłodzenia będą odgrywać coraz większą rolę w tworzeniu nowych urządzeń. W branży wyraźnie widać już nowe trendy inżynieryjne - dążenie do integracji komór parowych z radiatorami, budowę bardzo cienkich struktur chłodzących, projektowanie hybrydowych systemów chłodzenia oraz poszukiwanie materiałów charakteryzujących się jeszcze wyższą przewodnością cieplną.
Podsumowując, tradycyjny radiator przestaje być dziś tylko i wyłącznie prostym elementem metalowym. Coraz częściej stanowi on zaawansowany komponent termodynamiczny, od którego zależy nie tylko żywotność, ale również wydajność całego urządzenia elektronicznego.
