Seria E170DN-ESS została specjalnie zaprojektowana i zweryfikowana pod kątem technologii wysokoszybkiego jettingu pasty lutowniczej firmy Essemtec, osiągając doskonałą wydajność przy prędkościach do 1,1 miliona punktów na godzinę. Kwalifikacja ta stanowi istotny krok w rozszerzaniu dostępnych materiałów dla nowej generacji produkcji elektroniki.
Nowa seria zaprojektowana dla zaawansowanych aplikacji jettingu
Seria E170DN-ESS obejmuje dwa zoptymalizowane warianty – Type 5 i Type 6 – dostosowane do różnych poziomów precyzji i wymagań aplikacyjnych:
- S3X70-E170DN-ESS (Type 5) o wielkości cząstek 10–25 μm, zapewniający solidną równowagę między prędkością a niezawodnością;
- S3X811-E170DN-ESS (Type 6) o drobniejszej wielkości cząstek 5–20 μm, umożliwiający zwiększoną precyzję w aplikacjach fine-pitch i zaawansowanym pakowaniu.
Obie formulacje bazują na stopie Sn3.0Ag0.5Cu i zostały zaprojektowane w celu zapewnienia stabilnego i powtarzalnego procesu jettingu w wymagających środowiskach produkcyjnych.
Zaprojektowana stabilność przy wysokich prędkościach
Seria E170DN-ESS, przeznaczona do bezkontaktowego dozowania strumieniowego, łączy zoptymalizowaną wielkość proszku, lepkość oraz precyzyjnie kontrolowaną reologię, aby zapewnić optymalną stabilność procesu.
Nawet przy bardzo wysokich prędkościach jettingu materiał gwarantuje dokładne formowanie i pozycjonowanie kropli, eliminując typowe problemy, takie jak zatykanie, rozpryski czy defekty lutownicze. Taki poziom wydajności jest kluczowy dla aplikacji o drobnych strukturach, nieregularnych geometriach oraz montażu 3D, gdzie tradycyjne procesy mogą stanowić ograniczenie.
Współpraca napędzająca doskonałość materiałów i procesów
Opracowanie i kwalifikacja serii E170DN-ESS są wynikiem ścisłej współpracy między Essemtec i KOKI, ze szczególnym naciskiem na dopasowanie formulacji pasty do wymagań procesu jettingu.
Poprzez optymalizację kluczowych parametrów, takich jak reologia i zachowanie materiału w warunkach wysokiej częstotliwości jettingu, zespoły były w stanie zweryfikować rozwiązania, które w pełni wykorzystują możliwości platform Essemtec. Współpraca ta zapewnia klientom idealne dopasowanie materiału do urządzeń, nawet w najbardziej wymagających zastosowaniach.
Większa elastyczność dzięki rozszerzonym opcjom materiałowym
Wprowadzenie serii E170DN-ESS znacząco poszerza zakres past lutowniczych kwalifikowanych do wysokoszybkich rozwiązań jettingowych Essemtec.
Postęp ten daje klientom większą elastyczność w doborze materiałów najlepiej dopasowanych do ich aplikacji, strategii produkcyjnych oraz wymagań łańcucha dostaw. Umożliwia to producentom łatwiejsze dostosowanie się do zmieniających się projektów produktów przy jednoczesnym zachowaniu wysokiej stabilności i wydajności procesu.
Ostatecznie rozszerzona kompatybilność odzwierciedla zaangażowanie Essemtec w dostarczanie rozwiązań, które stawiają potrzeby klientów, elastyczność procesów oraz długoterminową efektywność w centrum innowacji.

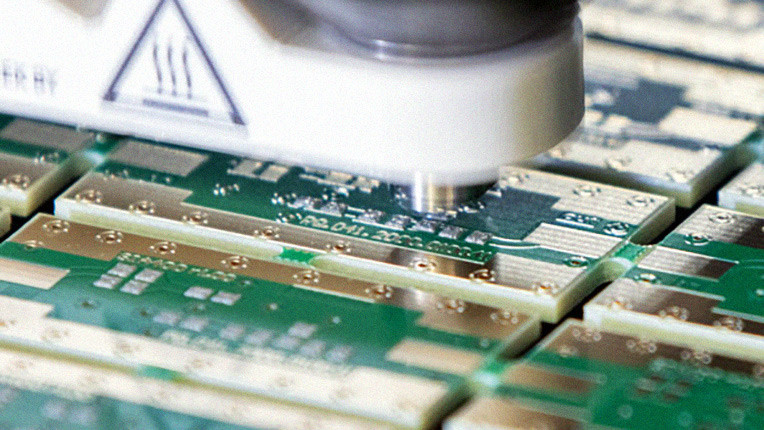

Jetting: uzupełnienie lub alternatywa dla druku szablonowego
Wysokoszybki jetting pasty lutowniczej oferuje wysoki poziom elastyczności w nowoczesnej produkcji elektroniki. Może być bezproblemowo integrowany z tradycyjnym drukiem szablonowym jako rozwiązanie uzupełniające.
Jednocześnie, w produkcji typu high-mix o niskich i średnich wolumenach, jetting może całkowicie zastąpić druk szablonowy, eliminując konieczność stosowania szablonów, skracając czasy przezbrojeń i umożliwiając szybsze zmiany produkcyjne. Takie podejście pozwala producentom szybciej reagować na zmieniające się potrzeby produkcji przy zachowaniu wysokiej dokładności i powtarzalności.
Spełnianie wymagań środowiskowych
Seria E170DN-ESS jest wolna od halogenów i zgodna z nowoczesnymi standardami środowiskowymi, wspierając producentów w spełnianiu coraz bardziej rygorystycznych wymagań regulacyjnych i zrównoważonego rozwoju bez kompromisów w zakresie wydajności.
Aby dowiedzieć się więcej o produktach KOKI i nowej serii E170DN-ESS, odwiedź stronę Essemtec-approved Solder Paste for Jet Dispensing.
