Funkcje EMI w analizatorach UNI-T

Zaawansowane produkty pomiarowe firmy UNI-Trend Technology sprzedawane pod marką UNI-T pojawiły się już na stronach magazynu Elektronika co najmniej dwukrotnie. W numerze 11/2024 były opisywane "Przyrządy pomiarowe UNI-T klasy laboratoryjnej", a w numerze 4/2025 przedstawiono "Przegląd produktów do termowizji firmy UNI-Trend". Bieżący numer będzie towarzyszył XV Krajowym Warsztatom Kompatybilności Elektromagnetycznej organizowanym przez Politechnikę Wrocławską oraz Instytutu Łączności PIB Oddział we Wrocławiu. Warto więc przyjrzeć się co mają do zaoferowania analizatory UNI-T w obszarze pomiarów kompatybilności elektromagnetycznej EMC.

Dodaj do ulubionych źródeł w Google
Posłuchaj
00:00

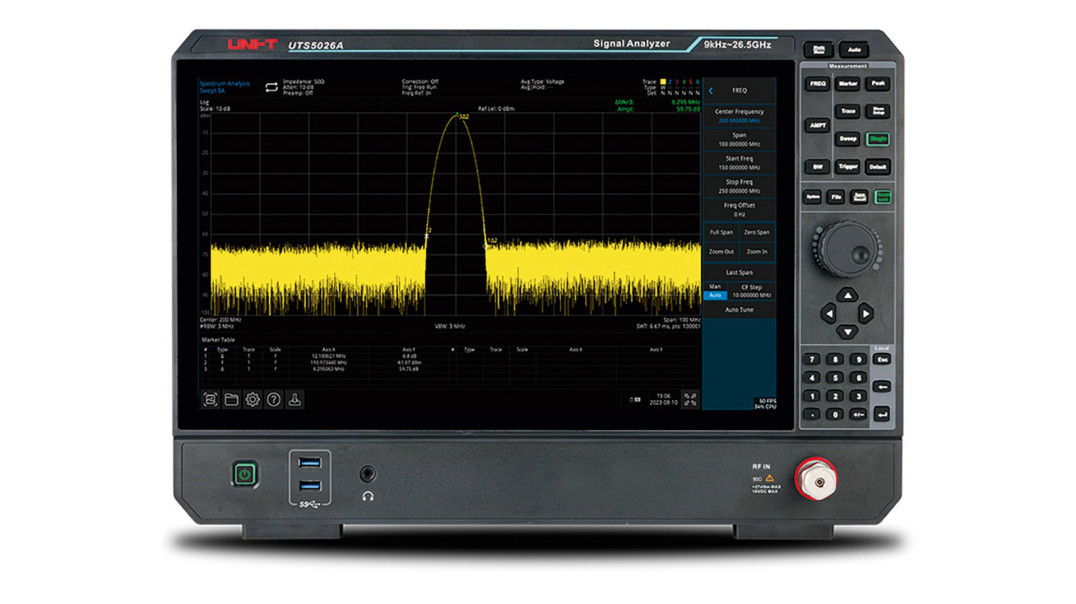

Dla analizatorów widma UNI-T (serie UTS7000A, UTS5000A, UTS3000A/T/B, UTS1000B/T) producent udostępnił opcjonalną funkcję software’ową EMI Pre-Compliance Testing, która stanowi wyspecjalizowany tryb pracy przeznaczony do przeprowadzenia wstępnych testów zgodności i pomiarów kompatybilności elektromagnetycznej (zarówno emisji przewodzonej, jak i promieniowanej). Oto opis możliwości, parametrów oraz funkcji oferowanych przez analizatory UNI-T w trybie EMI.

Standardy pomiarowe i filtry (CISPR vs. None)

Urządzenie umożliwia wybór standardu pomiarowego w menu ustawień (Meas/Setup), co bezpośrednio wpływa na charakterystykę stosowanych filtrów pośredniej częstotliwości (RBW):

  • Standard "CISPR": Aktywuje specjalne filtry EMI o spadku selektywności -6 dB. W tym trybie dostępne są cztery znormalizowane szerokości pasma dyskretnego RBW: 200 Hz, 9 kHz, 120 kHz oraz 1 MHz.
  • Standard "None": Wykorzystuje tradycyjne filtry gaussowskie o spadku -3 dB. Dostępny jest wtedy standardowy krok szerokości pasma RBW (od 1 kHz do 3 MHz; domyślnie 3 MHz).

Zaawansowany system detektorów (Meters)

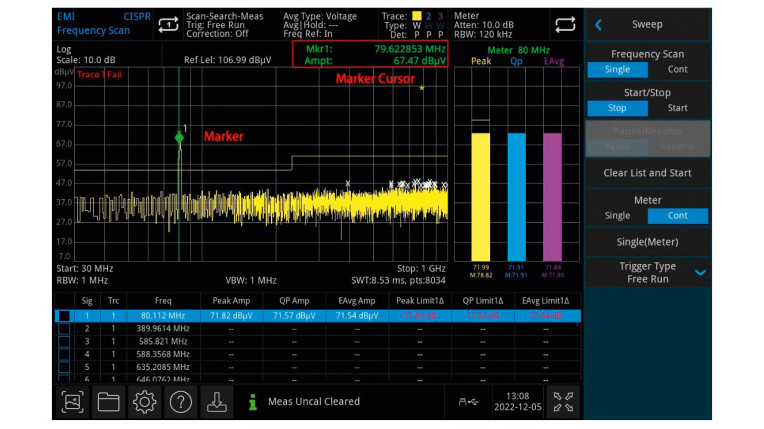

W trybie EMI analizator udostępnia 3 niezależne mierniki (Meter 1, Meter 2, Meter 3), które mogą pracować równolegle. Wyniki pomiarów prezentowane są w formie numerycznej oraz czytelnych wykresów słupkowych (histogramów) na ekranie.

Dla standardu CISPR przyrząd automatycznie przypisuje domyślne typy detektorów do poszczególnych mierników:

  • Meter 1: Detektor wartości szczytowej (Positive Peak / P).
  • Meter 2: Detektor quasi-szczytowy (Quasi-Peak / Q) – kluczowy w badaniach normatywnych EMI.
  • Meter 3: Detektor średniej wartości EMI (EMI Average / E). (Dostępne są również detektory Average oraz Negative Peak).

Dla każdego miernika użytkownik może niezależnie konfigurować czas zatrzymania (Dwell Time), a także czas i typ podtrzymania wartości maksymalnej (Max Hold Type: Adjustable – regulowany lub Unlimited – nieskończony).

Segmentowe skanowanie częstotliwości (Pre-sweep Settings)

Aby zoptymalizować czas testu, analizator oferuje tabelę skanowania podzieloną na maksymalnie 10 niezależnych pasm częstotliwości (Frequency Bands). Dla każdego pasma użytkownik może indywidualnie zdefiniować:

  • Częstotliwość początkową i końcową (Start/Stop Frequency),
  • Szerokość pasma filtrowania (RBW) w trybie automatycznym lub ręcznym,
  • Czas skanowania (Scan Time) oraz liczbę punktów pomiarowych (Scan Points),
  • Wartość tłumika wejściowego (Input Attenuation) w celu ochrony stopnia wejściowego.

Linie limitów i marginesy (Limit Lines & Margin)

Analizator pozwala zdefiniować do 6 niezależnych linii limitów zgodnych z wytycznymi norm (np. EN, CISPR, FCC):

  • Wskaźnik PASS/FAIL: Urządzenie na bieżąco porównuje przebieg z limitem i wyświetla w lewym górnym rogu ekranu jednoznaczny komunikat czy test zakończył się sukcesem, czy przekroczeniem wartości dopuszczalnej.
  • Marginesy (Margin): Możliwe jest włączenie linii pomocniczej przesuniętej o określoną liczbę dB poniżej limitu głównego, co pozwala wychwycić sygnały zbliżające się do progu zabronionego.
  • Generowanie linii: Limity można edytować ręcznie (punkt po punkcie) lub tworzyć je automatycznie na podstawie aktualnego przebiegu z ekranu (Build from Trace).

Automatyczna Tabela Sygnałów i Wyszukiwanie (Signal Table & Search)

Służy do automatycznego przechwytywania i katalogowania podejrzanych emisji (pików):

  • Kryteria wyszukiwania: Przeszukiwanie pasma może odbywać się według samej wartości szczytowej, wartości szczytowej uwzględniającej limit lub na zasadzie podziału całego pasma na podzakresy (segmenty) w celu znalezienia lokalnych maksimów (Segment and limit value).
  • Zawartość tabeli: Znalezione sygnały trafiają na listę, gdzie zapisywana jest ich dokładna częstotliwość oraz amplitudy zmierzone różnymi detektorami (Peak, QP, EAvg). Tabela oblicza i pokazuje również dokładną odchyłkę w dB względem linii limitu (QP LimitΔ, EAvg LimitΔ).
  • Sortowanie: Dane można sortować rosnąco lub malejąco według częstotliwości, amplitud lub odległości od limitu.

Interaktywne powiązanie i pomiar końcowy (Coupling Functions)

Urządzenie realizuje sprytne mechanizmy powiązań pomiędzy elementami interfejsu w celu przyspieszenia analizy problematycznych częstotliwości:

  • Coupling to Signal / Marker: Po włączeniu tej funkcji mierniki (Meters) automatycznie dostrajają się do częstotliwości wybranego sygnału z tabeli lub pozycji aktualnego markera na wykresie. Pozwala to na natychmiastowy, dokładny podgląd zachowania danego piku za pomocą detektora Quasi-Peak w czasie rzeczywistym.
  • Ręczne dodawanie sygnałów: Za pomocą markerów ekranowych (Marker->add signal) użytkownik może samodzielnie wskazać na wykresie częstotliwość i przenieść ją do tabeli pomiarowej w celu dalszej weryfikacji.

Skala osi i jednostki amplitudy

  • Oś X (Częstotliwość): Wykres może być prezentowany w skali liniowej lub logarytmicznej. Skala logarytmiczna jest standardem w badaniach EMI, ponieważ pozwala na jednoczesną, czytelną obserwację bardzo szerokiego spektrum (np. od 30 MHz do 1 GHz).
  • Oś Y (Amplituda): Analizator obsługuje jednostki kluczowe dla kompatybilności elektromagnetycznej, takie jak dBμV oraz dBmV, obok standardowych dBm, V i W.

Korekcje i akcesoria (Correction Factors)

Analizator pozwala zdefiniować i zapisać do 10 niezależnych tabel współczynników korekcyjnych (Correction Factors). Funkcja ta służy do automatycznego kompensowania w pasmie strat wprowadzanych przez kable pomiarowe lub zysku/strat zewnętrznych akcesoriów EMI (takich jak anteny pomiarowe, sondy bliskiego pola czy sztuczne sieci LISN). Po włączeniu korekcji wykres reprezentuje rzeczywiste wartości pola lub napięcia na badanym obiekcie.

Funkcja EMI w analizatorach UNI-T jest opcją programową. Wymaga dokupienia klucza licencyjnego, który aktywuje się poprzez zgranie pliku licencji na pamięć USB i zatwierdzenie w menu systemowym urządzenia ([System] -> System Information -> add token).

Podsumowanie

Analizatory UNI-T z funkcją EMI Pre-Compliance Testing to kolejny przykład postępu technologicznego prezentowanego przez firmy Państwa Środka w obszarze zaawansowanej techniki pomiarowej. Nie jest to jeszcze konkurencja dla zachodnich odbiorników standardu "full compliance" pracujących w certyfikowanych laboratoriach. Zważywszy jednak na atrakcyjną cenę i bardzo dobre parametry RF jest to warta rozważenia propozycja dla producentów urządzeń elektronicznych. Analizatory UNI-T sprawdzą się jako wyposażenie oddziałów produkcyjnych lub oddziałów R&D prowadzących badania wstępne prototypów przed wysłaniem na kosztowne badanie w certyfikowanym laboratorium badania kompatybilności elektromagnetycznej EMC.

WAVE-TEST Sp. z o.o.
Dystrybutor przyrządów pomiarowych UNI-T klasy laboratoryjnej
info@wave-test.pl, tel. 608 353 351
https://instruments.uni-trend.com

Więcej na www.wave-test.pl
