Seria oscyloskopów SXRTO o paśmie do 16 GHz

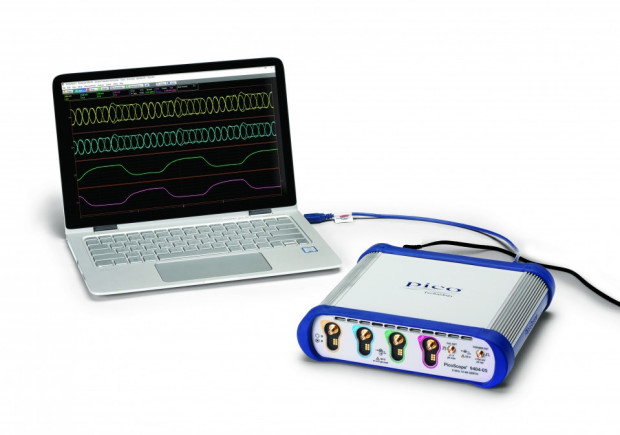

Do oferty firmy Pico Technology wchodzi nowa klasa oscyloskopów SXRTO (sampler-extended real-time oscilloscope) łączących zalety oscyloskopów z próbkowaniem w czasie rzeczywistym i z próbkowaniem w czasie ekwiwalentnym.

Obecnie w ramach serii PicoScope 9400 dostępne są dwa pierwsze oscyloskopy tego typu:

• 9404-16 o paśmie 16 GHz, czasie narastania 22 ps i szybkości próbkowania 5 TSps (rozdzielczość 0,2 ps) w czasie ekwiwalentnym,
• 9404-05 o paśmie 5 GHz, czasie narastania 70 ps i szybkości próbkowania 1 TSps (rozdzielczość 1 ps) w czasie ekwiwalentnym.

Oba modele zawierają 4 kanały wejściowe z 12-bitowymi przetwornikami A/C 500 MSps oraz do 250 kSps pamięci próbek, dzielonej między kanałami. Nadają się idealnie do rejestrowania zboczy o czasie narastania od 22 ps, impulsów o szerokości od 45 ps oraz sygnałów zegarowych i diagramów oka w zakresie do 11 Gbps.

Większość aplikacji o dużej przepustowości wymaga powtarzalnych sygnałów lub strumieni danych związanych z zegarem, które można łatwo analizować z wykorzystaniem próbkowania w czasie ekwiwalentnym (ETS). SXRTO szybko tworzy wykresy ETS, persystencji i statystyk. W każdym kanale zawiera wbudowany układ wyzwalania z układem rejestracji ETS pracującym znacznie powyżej częstotliwości Nyquista. Oferuje trzy tryby akwizycji danych: w czasie rzeczywistym, ETS i roll pracujące przy 12-bitowej rozdzielczości i korzystające z dzielonej pamięci 250 kSps.

Pozostałe cechy:

• zakres napięć wejściowych pełnej skali: ±800 mV,
• zakres wzmocnienia toru pionowego od ±10 mV/div do ±0,25 V/div.,
• intuicyjny, konfigurowalny interfejs dotykowy Windows,
• wbudowany zestaw pomiarów, 4 niezależne kanały zoom o rozdzielczości 1 ps, funkcja testowania maską i histogramy,
• możliwość pokazania lub ukrycia na ekranie kontrolek i paneli statusu, pozwalająca na optymalne wykorzystanie dostępnej powierzchni,
• układ wyzwalania o paśmie 2,5 GHz, mogący być sterowany z dowolnego kanału wejściowego oraz wbudowany preskaler pozwalający poszerzyć pasmo do 5 GHz,

Nowe oscyloskopy SXRTO są na tyle małe, że mogą być umieszczane na stole w bardzo małej odległości od testowanego urządzenia. Zamiast używania zdalnej głowicy do podłączania sond pomiarowych, wystarcza tu użycie krótkiego, małostratnego kabla współosiowego. Wszystkie niezbędne funkcjonalności są wbudowane w oscyloskop, eliminując konieczność zakupu dodatkowego sprzętu i modułów programowych. Aktualizacje i nowe funkcje oprogramowania są udostępniane nieodpłatnie.

Oscyloskopy SXRTO mogą znaleźć szeroki zakres zastosowań w telekomunikacji, testach radarów, laserów, światłowodów oraz komponentów optycznych i mikrofalowych, do charakteryzacji półprzewodników, analizy sygnałów w interfejsach Ethernet, HDMI 1, PCI, SATA i USB 2.0 oraz do wstępnych testów kompatybilności. Producent oferuje do nich dwie serie sond pomiarowych: do testowania sygnałów impulsowych, mikrofalowych i szerokopasmowych (5 GHz, 10 Gbps) oraz sondy gigabitowe do analizy strumieni danych szeregowych.
