MCP9604 to monolityczny kondycjoner sygnałów z termopar, wyposażony w 4 kanały pomiarowe i interfejs I²C do komunikacji z systemami nadrzędnymi. Jego struktura obejmuje wszystkie elementy toru pomiarowego, w tym przetworniki A/C, wzmacniacze i czujniki kompensacji złącza referencyjnego. Wewnętrzna jednostka obliczeniowa realizuje algorytmy konwersji, zgodne z równaniami ITS-90, opisującymi nieliniową zależność pomiędzy napięciem termoelektrycznym i temperaturą złącza gorącego. Dzięki temu możliwe jest osiągnięcie dokładności pomiaru rzędu ±1,5°C, przy typowej dokładności pomiaru temperatury złącza gorącego i zimnego wynoszącej około 0,5°C.
MCP9604 zapewnia rozdzielczość pomiaru złącza gorącego i kompensacji złącza zimnego, wynoszącą 0,0625°C. Obsługuje 8 najczęściej stosowanych typów termopar, w tym J i K, co pozwala na prowadzenie pomiarów w zakresie temperatury od -200 do +1372°C. Dodatkową zaletą jest funkcja wykrywania rozwarcia i zwarcia w obwodach czujników, zwiększająca niezawodność systemu pomiarowego.
Zastosowanie jednego układu scalonego eliminuje konieczność dołączania wielu zewnętrznych komponentów, co upraszcza projekt płytki drukowanej i ogranicza błędy wprowadzane przez elementy dyskretne. Dzięki cyfrowemu wyjściu I²C, MCP9604 umożliwia bezpośrednią współpracę z mikrokontrolerami lub innymi systemami cyfrowymi, bez potrzeby stosowania dodatkowych układów kondycjonujących.

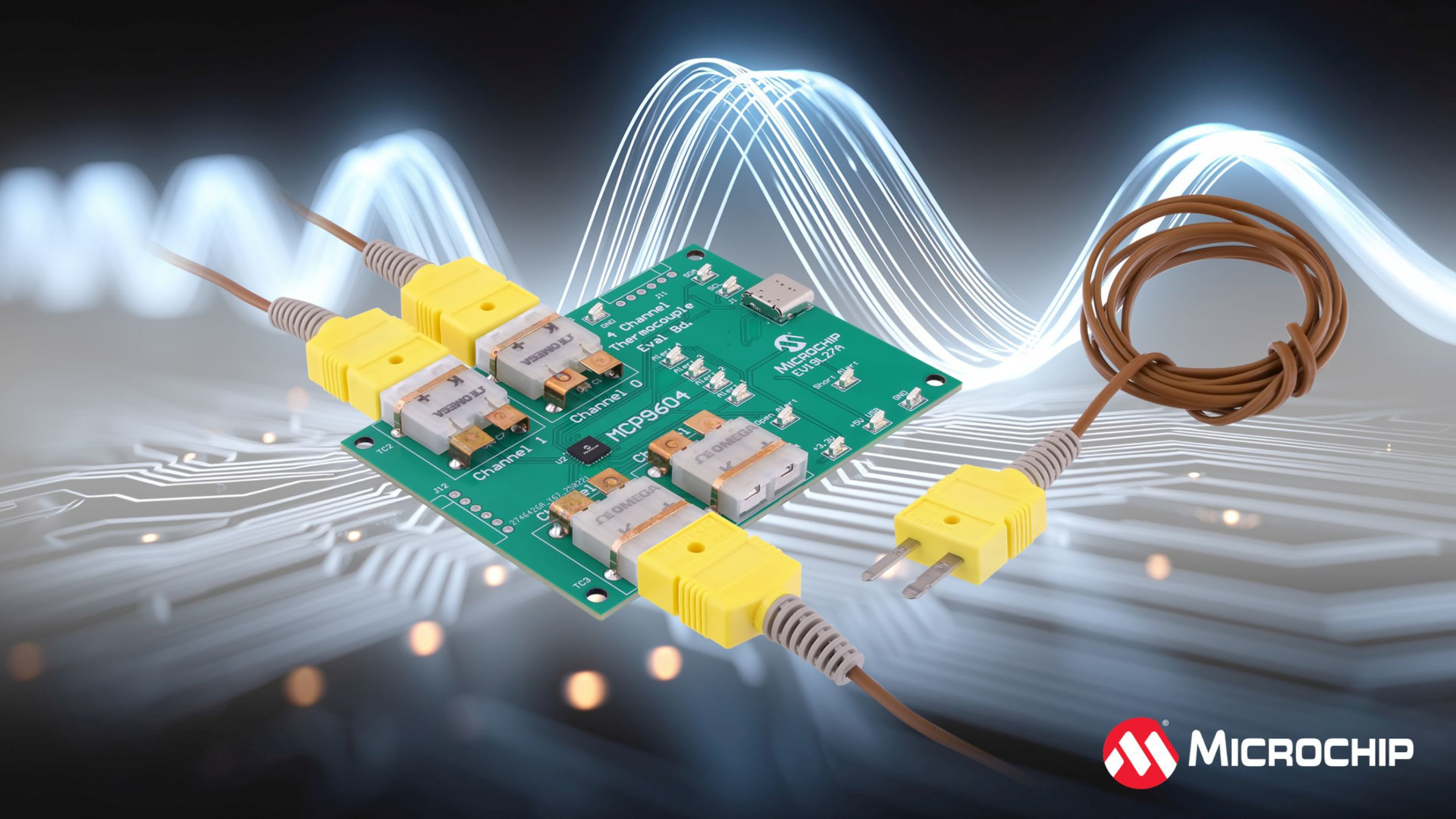

Układ jest dostępny w 24-wyprowadzeniowej obudowie typu LGA o powierzchni 5 x 5 mm. Jego ceny hurtowe zaczynają się od 10,56 USD przy zamówieniach 10 tys. sztuk. Do celów ewaluacyjnych producent udostępnia płytkę EV19L27A w cenie 96 USD, wyposażoną w mikrokontroler, umożliwiającą jednoczesne podłączenie do 4 termopar i prezentowanie wyników pomiarów.
Więcej na: www.microchip.com
