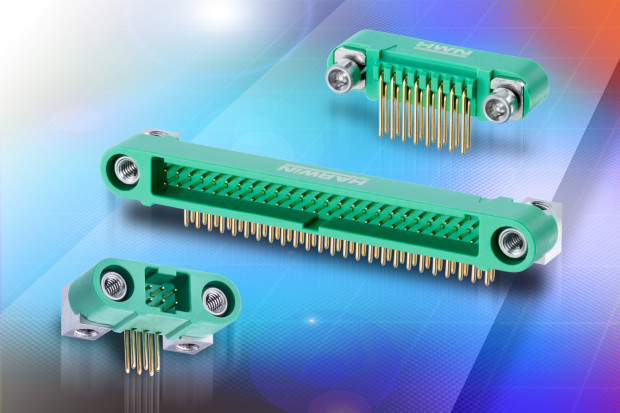

Złącza Harwin serii Gecko-SL w wersjach męskich kątowych

Firma Harwin rozszerzyła ofertę popularnych złączy Gecko-SL (Screw-Lok) o rozstawie wyprowadzeń 1,25 mm o wersje męskie kątowe 90°. Po zamontowaniu na krawędzi płytki drukowanej pozwalają one zwiększyć przestrzeń dostępną ponad jej powierzchnią i montować płytki jedna nad drugą z wyprowadzeniem wiązek kablowych z boku. Tego typu struktury z płytkami umieszczonymi jedna nad drugą są często stosowane w awionice, satelitach, robotyce, motoryzacji i w zastosowaniach wojskowych, pozwalając zwiększyć gęstość montażu modułów.

Złącza Gecko-SL stanowią alternatywę dla konwencjonalnych złączy Micro-D ze względu na mniejsze wymiary i masę. Występują w wersjach zawierających od 6 do 50 kontaktów. Są odporne na temperatury otoczenia od -65 do +150°C oraz silne udary (do 100 g) i wibracje (20 g @ 2 kHz przez 6 godzin). Ponadto, charakteryzują się bardzo małym odgazowaniem, spełniając w tym zakresie wymogi NASA i ESA. Dopuszczalny prąd przewodzenia wynosi 2,8 A na pin oraz 2,0 A na pin, gdy obciążone są wszystkie linie złącza.
