Wysokonapięciowe cewki ekranowane o małych stratach

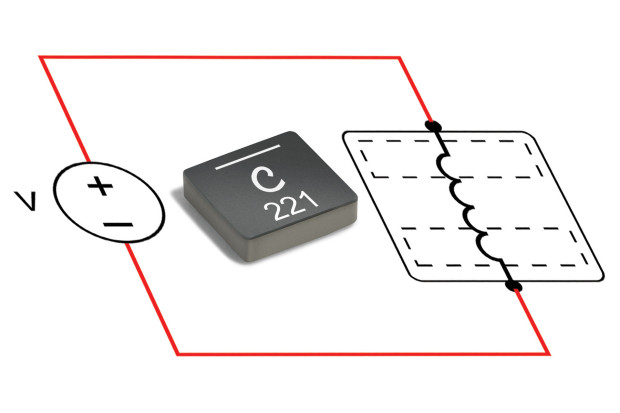

Coilcraft powiększa ofertę małostratnych cewek ekranowanych rodziny XEL o trzy nowe serie wysokonapięciowe: XEL401xV, XEL4020V i XEL4030V. Wszystkie one charakteryzują się napięciem znamionowym 120 V, większym o 50% od wersji standardowych. Równocześnie, zapewniają bardzo małą rezystancję DC i bardzo małe straty AC, a w konsekwencji dużą sprawność przy zastosowaniu w przetwornicach impulsowych pracujących z częstotliwością taktowania rzędu 2…5 MHz. Są produkowane w kompozytowych obudowach o wymiarach 4,0 x 4,0 x 3,2 mm, charakteryzujących się skutecznym ekranowaniem magnetycznym i bardzo małym przydźwiękiem akustycznym.

Wszystkie modele charakteryzują się łagodną charakterystyką nasycenia i odpornością na duże impulsy prądowe. Uzyskały kwalifikację AEC-Q200 Grade 1 (-40…+125°C). Nie wykazują pogorszenia parametrów termicznych wraz z upływem czasu, dzięki czemu nadają się do zastosowań w ciężkich warunkach środowiskowych.

Seria XEL401xV obejmuje cewki o 6 wartościach indukcyjności od 92 do 780 nH i prądzie przewodzenia do 24 A. Seria XEL4020V obejmuje cewki o 10 wartościach indukcyjności od 0,08 do 2,2 µH i prądach znamionowych do 33,2 A. Seria XEL4030V obejmuje cewki o 13 wartościach indukcyjności od 0,1 do 6,8 µH, produkowane na zakres prądów znamionowych do 30 A.
