Oscylatory TCXO 10...1400 MHz o stabilności ±1 ppm w zakresie temperatury -40…+85°C

Do oferty firmy MtronPTI wchodzi seria oscylatorów TCXO o małych szumach fazowych, zaprojektowanych do zastosowań w telekomunikacji, nawigacji i przemyśle. Są one produkowane w wersjach z wyjściami LVPECL, LVDS, CML i CMOS o częstotliwości znamionowej od 10 do 1400 MHz. Charakteryzują się stabilnością wynoszącą już od ±1 ppm w przemysłowym zakresie temperatury otoczenia -40…+85°C (od ±0,5 ppm @ 0…+70°C). Są też produkowane w wersjach VCTCXO, umożliwiających regulowanie częstotliwości wyjściowej sygnałem napięciowym w zakresie ±5 ppm.

Pozostałe parametry:

• napięcie zasilania: 1,8 V, 2,5 V lub 3,3 V,
• czas narastania/opadania sygnału: 6 ns (CMOS); 0,35 ns (LVPECL, LVDS, CML),
• stabilność długoterminowa: ±3 ppm w pierwszym roku i ±1 ppm w kolejnych,
• stabilność w funkcji napięcia zasilania: ±0,40 ppm (zmiana napięcia o 5%),
• stabilność w funkcji prądu obciążenia: ±0,20 ppm (zmiana prądu o 5%).

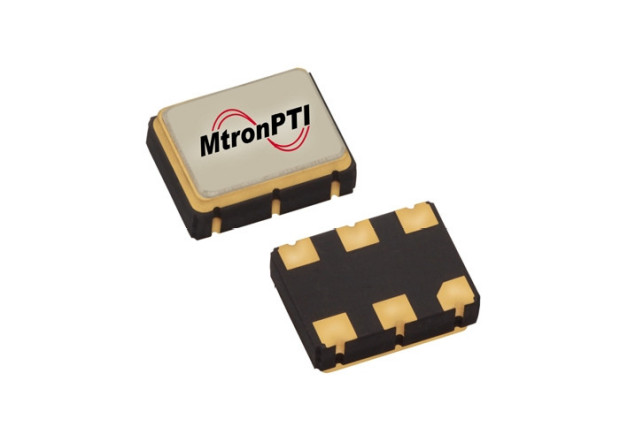

Oscylatory serii M630x mogą pracować w temperaturze otoczenia od -55 do +125°C. Są zamykane w hermetycznych, ceramicznych obudowach SMD o powierzchni 7 x 5 mm.
