Niskoprofilowe dławiki skompensowane prądowo o dopuszczalnym prądzie przewodzenia 8 A

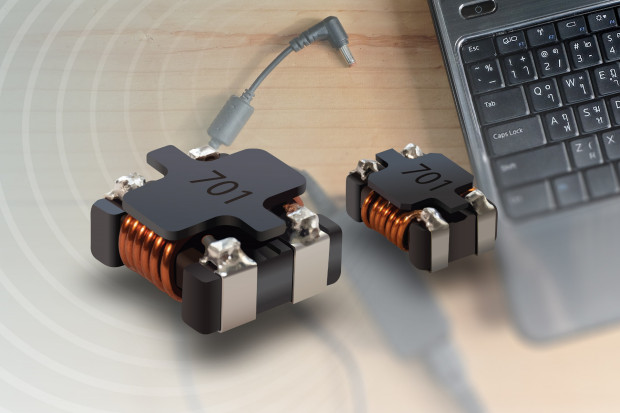

Nowe dławiki skompensowane prądowo firmy Bourns serii SRF1206A i SRF9045A charakteryzują się równocześnie dużym dopuszczalnym prądem przewodzenia i małymi gabarytami. Zostały zaprojektowane do tłumienia zaburzeń elektromagnetycznych (zarówno sumacyjnych, jak i różnicowych) w szerokim zakresie częstotliwości na liniach zasilających konwerterów DC-DC, zasilaczy impulsowych i systemów zarządzania zasilaniem. Ponadto, dzięki uzyskanej kwalifikacji AEC-Q200 mogą znaleźć zastosowanie w elektronice samochodowej. Ich zakres dopuszczalnej temperatury pracy rozciąga się od -40 do +125°C.

Dławiki obu serii zawierają sektorowe uzwojenia, terminale typu U o dużej wytrzymałości mechanicznej oraz plastikowe korpusy zabezpieczające uzwojenia i zapewniające izolację na poziomie 500 V_AC (3 mA, 1 s).

Dławiki serii SRF1206A są produkowane w obudowach o wymiarach 12 x 11 x 6 mm. Ich dopuszczalny prąd przewodzenia wynosi 8 A. Z kolei dławiki SRF9045A, produkowane w obudowach o wymiarach 9 x 7 x 4,5 mm, charakteryzują się dopuszczalnym prądem 5 A. Dla obu serii maksymalne napięcie pracy jest identyczne i wynosi 80 V_DC.
