50-watowe rezystory pomiarowe 25...200 µΩ z kwalifikacją AEC-Q200

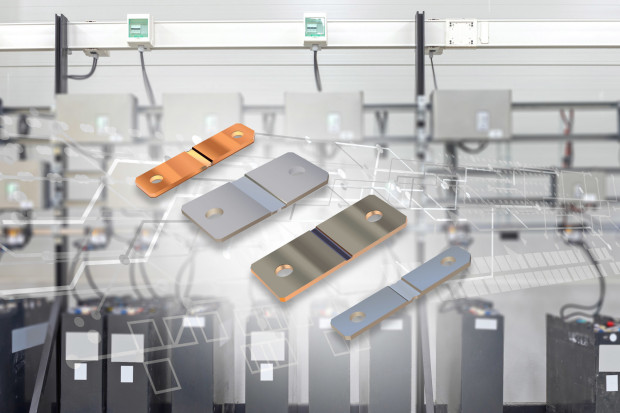

Rezystory pomiarowe (current sense), przekształcające natężenie przepływającego prądu na łatwe do zmierzenia napięcie, zyskują na popularności ze względu na dużą dokładność i stosunkowo niski koszt w porównaniu z innymi technikami pomiaru. Do oferty tych podzespołów firma Bourns wprowadziła ostatnio nową serię 50-watowych rezystorów CSM2F z kwalifikacją AEC-Q200, mogących znaleźć zastosowanie m.in. w motoryzacji. Seria ta obejmuje w sumie 9 wersji o zakresie rezystancji od 25 do 200 µΩ, produkowanych w czterech wariantach obudów chipowych: 6918, 8518, 7036 i 8536.

Rezystory nowej serii CSM2F występują w dwóch wykonaniach: z powlekaną powierzchnią oraz bez powłoki ochronnej (bare copper). Wersje z powlekaną powierzchnią są pokrywane po wytłoczeniu ochronną warstwą cyny, zwiększającą stabilność długoterminową i zmniejszającą dryft rezystancji. Z kolei wersje bare copper zapewniają mniejszy współczynnik TCR. Jedynie ich styki są pokryte warstwą ochronną.

Rezystory serii CSM2F mogą przewodzić prąd ciągły o natężeniu do 1414 A oraz zapewniają odporność na duże impulsy energetyczne. Charakteryzują się współczynnikiem termicznym EMF wynoszącym 0,25 µV/K i współczynnikiem TCR równym 50 ppm/°C w zakresie temperatury od +20 do +60°C.
