Miniaturowe cewki indukcyjne mocy o małej rezystancji DC

Oferta podzespołów indukcyjnych firmy Murata powiększyła się o nową serię miniaturowych cewek mocy o małej rezystancji DC, zaprojektowanych z myślą o zastosowaniach m.in. w układach zasilania smartfonów 5G. W porównaniu z wcześniejszymi odpowiednikami charakteryzują się one większym o 20% prądem nasycenia i mniejszą o połowę rezystancją DC. Wynika to z zastosowania nowo opracowanych materiałów, zoptymalizowanych technik formowania oraz innowacyjnych elektrod w kształcie litery "L", pozwalających na uzyskanie większej gęstości mocy niż w przypadku podobnych cewek innych producentów.

DFE21CCNR24MEL to cewka o indukcyjności 0,24 µH, rezystancji DC poniżej 20 mΩ i prądzie nasycenia maks. 6,5 A. Drugi z nowych modeli, DFE21CCNR47MEL, charakteryzuje się indukcyjnością 0,47 µH, rezystancją DC poniżej 29 mΩ i maksymalnym prądem nasycenia 4,8 A. DFE21CCN1R0MEL (1,0 µH) i DFE21CCN2R2MEL (2,2 µH) to cewki o rezystancji DC odpowiednio 60 mΩ i 138 mΩ oraz prądzie nasycenia odpowiednio 3,3 A i 2,1 A.

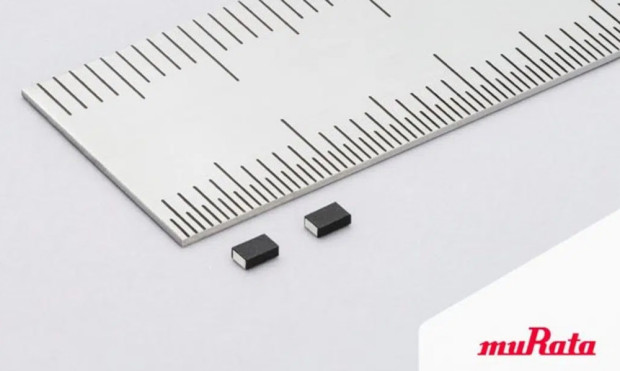

Wszystkie cztery cewki z nowej oferty są produkowane w obudowach SMD rozmiaru 0805. Charakteryzują się maksymalnym napięciem pracy 20 V i zakresem temperatury roboczej od -40 do +125°C.
