Przełączniki obciążenia high-side z wbudowanymi funkcjami zabezpieczającymi i diagnostycznymi

Kategoria produktu: Podzespoły pasywne

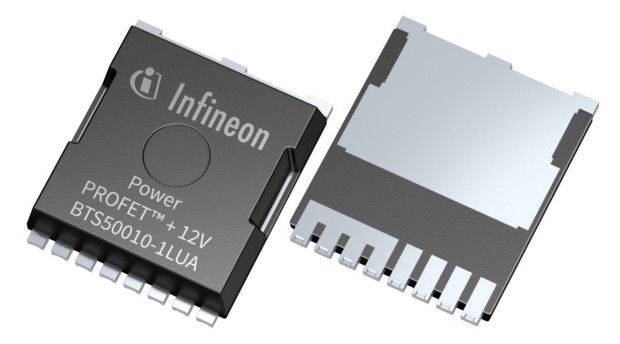

BTS50005-1LUA i BTS50010-1LUA to przełączniki obciążenia high-side z wbudowanymi funkcjami zabezpieczającymi i diagnostycznymi, przeznaczone do zastosowań w 12-woltowych podsystemach samochodowych o dużym poborze prądu, m.in. pompach, wentylatorach i elementach grzejnych. Różnią się rezystancją RDS(ON), wynoszącą odpowiednio 0,6 mΩ i 1,0 mΩ oraz maksymalnym prądem wyjściowym (65 A i 46 A). W porównaniu z tradycyjnymi przekaźnikami, zapewniają dłuższy czas bezawaryjnej pracy. Ich żywotność producent ocenia na ponad 1 milion cykli przełączania, podczas gdy w przypadku przekaźników jest to średnio 200 tys. cykli.

Oba układy oferują wbudowane funkcje zabezpieczające i diagnostyczne, w tym zabezpieczenie zwarciowe, termiczne, przeciążeniowe oraz przed rozłączeniem masy i odwróceniem biegunowości napięcia wejściowego. Uzyskały kwalifikację AEC-Q100 Grade 1. Są zamykane w obudowach PG-HSOF-8 o wymiarach 11,7 x 9,8 x 2,3 mm. Pod względem zajmowanej powierzchni są mniejsze o 23% od odpowiedników zamykanych w obudowach D2PAK, oferując te same parametry termiczne. Mogą być stosowane w instalacjach zgodnych ze standardem bezpieczeństwa ISO 26262.

Pozostałe parametry:

  • zakres napięcia wejściowego: 3,1...28 V (z zabezpieczeniem do 43 V),
  • maks. prąd zwarciowy: 150 A (BTS50005-1LUA); 90 A (BTS50010-1LUA),
  • pobór prądu w trybie standby: 3 μA,
  • dokładność pomiaru prądu: ±5% (po kalibracji),
  • toff: maks. 220 µs,
  • ton: maks. 190 µs,
  • zakres temperatury pracy: -40...+150°C.

Schemat aplikacyjny BTS500xx-1LUA
