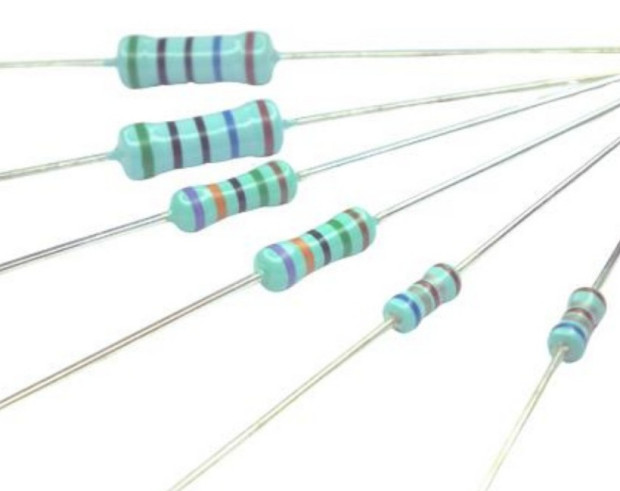

Rezystory z wyprowadzeniami osiowymi do pracy w zakresie napięcia do 8 kV

Kategoria produktu:

Projektowanie układów elektronicznych wymagających wysokonapięciowych rezystorów z wyprowadzeniami osiowymi, może być trudne ze względu na ograniczoną dostępność produktów i spore koszty. Firma Stackpole rozwiązuje te problemy, wprowadzając na rynek serię rezystorów wysokonapięciowych HVA, łączących innowacyjną technologię metalizacji z ekonomicznym procesem produkcyjnym. W ramach nowej serii dostępne są wersje na szeroki zakres rezystancji od 1 MΩ do 1 GΩ, charakteryzujące się tolerancją od 1% i współczynnikiem temperaturowym 200 ppm.

Dzięki współczynnikowi VCR wynoszącemu zaledwie 20 ppm/V, rezystory HVA wykazują dużą stabilność w najbardziej wymagających aplikacjach wysokonapięciowych. Ich oferta obejmuje warianty produkowane w trzech rozmiarach:

  • HVA05: 0,5 W, Ø2,5 x 6 mm, napięcie robocze 3500 V,
  • HVA08: 0,8 W, Ø3 x 8,5 mm, napięcie robocze 7000 V,
  • HVA12: 1,2 W, Ø4 x 11 mm, napięcie robocze 8000 V.

Rezystory HVA nadają się idealnie do zastosowań w wysokonapięciowych układach pomiarowych i aparaturze medycznej. Ich ceny hurtowe wynoszą od 0,09 USD do 0,25 USD.



Moc znamionowa

Maks. napięcie robocze

TCR

Zakres rezystancji i tolerancja

1%

5%

10%

HVA05

0,5 W

3500 V

±200 ppm/°C

1 MΩ...500 MΩ

HVA08

0,8 W

7000 V

1 MΩ...500 MΩ

1 MΩ...1 GΩ

HVA12

1,2 W

8000 V

1 MΩ...500 MΩ

1 MΩ...1 GΩ

Więcej na: www.seielect.com
