TMAG5134 to cyfrowy przełącznik Halla, przeznaczony do wykrywania pola magnetycznego, równoległego do powierzchni płytki drukowanej. W odróżnieniu od typowych czujników Halla, reagujących na składową prostopadłą pola, umożliwia on inny sposób integracji z układem mechanicznym. Wbudowany koncentrator magnetyczny pozwala na zwiększenie czułości i rejestrowanie pola o indukcji już od 1 mT, co rozszerza zakres zastosowań na aplikacje korzystające z niewielkich magnesów przy mniej rygorystycznym pozycjonowaniu względem czujnika.
TMAG5134 jest przeznaczony do pracy w zakresie napięć zasilania od 1,65 V do 5,5 V i temperatury otoczenia od -40 do +125°C. Dzięki pracy w trybie cyklicznym, zapewnia bardzo mały średni pobór prądu, już od 0,5 µA przy częstotliwości próbkowania 1,25 Hz do 1,4 µA przy 20 Hz. Udostępnia różne progi zadziałania (BOP) od 1 mT do 2 mT, co pozwala na dostosowanie parametrów do wymagań konkretnych aplikacji. Wyjście układu może pracować w konfiguracji push-pull lub open-drain, a do wyboru dostępne są wersje omnipolarne oraz z dwoma niezależnymi wyjściami unipolarnymi.

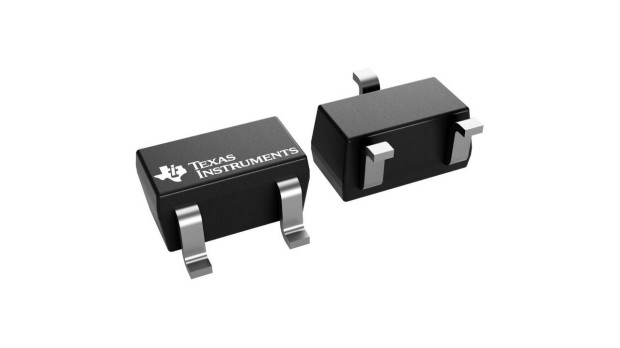

Czujnik jest zamykany w dwóch typach miniaturowych obudów: DBV (SOT-23, 3) o powierzchni 2,92 x 2,8 mm i ZFC (X1LGA, 4) o powierzchni 1,3 x 0,9 mm, pozwalających na zastosowania w aplikacjach o dużej gęstości upakowania podzespołów. Przykładowe zastosowania obejmują urządzenia, wymagające wykrywania pola w osi równoległej, w tym liczniki wody i gazu, zamki elektroniczne, sprzęt AGD, tablety i aplikacje IoT.
Więcej na: www.ti.com
