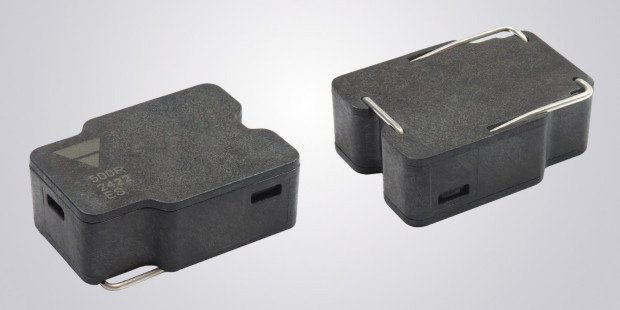

Termistory serii PTCES firmy Vishay BCcomponents, charakteryzujące się dodatnim współczynnikiem temperaturowym (PTC), są przeznaczone do ograniczania prądu rozruchowego i ochrony przeciążeniowej w aplikacjach przemysłowych i motoryzacyjnych. Zostały wyprodukowane na bazie tytanianu baru. Charakteryzują się maksymalnym napięciem pracy 1200 VDC, niepalną konstrukcją (UL 94 V-0), izolacją do 3 kVAC oraz odpornością na mycie po lutowaniu. Są w stanie pochłaniać impulsy energetyczne do 240 J w wersji standardowej oraz do 340 J w wersji o podwyższonej wytrzymałości. Parametry te umożliwiają ograniczenie liczby elementów ochronnych w obwodzie, co przekłada się na mniejszą wymaganą powierzchnię płytki drukowanej.
Ze względu na charakterystykę PTC, rezystancja termistora rośnie gwałtownie wraz ze wzrostem temperatury lub przyłożonego napięcia, co skutecznie ogranicza prąd udarowy przy włączaniu zasilania. Po ustabilizowaniu warunków pracy, termistor przechodzi w stan dużej rezystancji, chroniąc pozostałe komponenty systemu przed przeciążeniem. Zastosowanie materiału PTC o bardzo dobrej stabilności temperaturowej, zapewnia dużą powtarzalność parametrów i trwałość po wielu cyklach pracy.
Termistory serii PTCES wytrzymują ponad 100 tys. cykli elektrycznych, bez pogorszenia parametrów. Są zamykane w obudowach SMD o wysokości 9,6 mm. Spełniają wymogi normy AEC-Q200 w zakresie odporności na wstrząsy i wibracje, dzięki czemu mogą pracować w środowiskach motoryzacyjnych, bez konieczności stosowania dodatkowych klejów, wzmacniających mocowanie.
Więcej na: www.vishay.com
