Firma Infineon powiększa ofertę komponentów do ochrony linii zasilania w systemach klasy serwerowej, wprowadzając na rynek 48-woltowe, inteligentne układy eFuse oraz referencyjną płytkę kontrolera hot-swap, przeznaczoną do systemów o napięciach 400 V i 800 V.

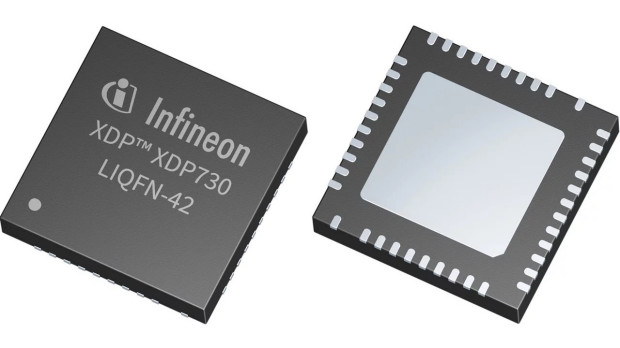

Rodzina układów eFuse obejmuje modele XDP730, XDP720 oraz XDP721 i XDP722, opracowane z myślą o 48-woltowych systemach dystrybucji energii. Każdy z nich zawiera sterownik cyfrowy, tranzystor rodziny OptiMOS, układ bramkujący oraz czujnik prądu, co zapewnia krótki czas reakcji na przeciążenie i zwarcie. Układy XDP7xx realizują funkcje ochrony nadprądowej, kontrolują przepływ energii w czasie rzeczywistym oraz udostępniają dane telemetryczne parametrów pracy systemu. Wbudowana funkcja hot-swap umożliwia dołączanie i odłączanie modułów zasilających oraz sprzętu IT, bez konieczności wyłączania systemu, co jest istotne w przypadku zastosowań w centrach danych.
Do systemów o większych napięciach, w szczególności pracujących w nowych architekturach ±400 i ±800 V, Infineon oferuje referencyjną płytę kontrolera hot-swap, oznaczoną symbolem REF_XDP701_4800. Została ona oparta na kontrolerze XDP701-1, współpracującym z 1200-woltowym tranzystorem CoolSiC. Połączenie kontrolera z elementem wykonawczym SiC, umożliwia pracę w trybie liniowym, pozwalając na bezpieczne ograniczenie prądu rozruchowego i kontrolę energii w czasie ładowania pojemności wejściowych.
Płytka REF_XDP701_4800 pracuje w szerokim zakresie napięcia wejściowego od 100 do 800 VDC, dostarczając do obciążenia maksymalną moc 12 kW przy wydajności prądowej 16 A. Umożliwia wstępne ładowanie pojemności wejściowej do 300 µF w czasie poniżej 2 s. Udostępnia dane pomiarowe przez interfejs PMBus 1.3, co umożliwia nadzór nad parametrami pracy systemu. Obsługa architektur 0/+800 V i -400/+400 V, pozwala na elastyczne dopasowanie do różnych topologii szaf serwerowych.
Zastosowanie kontrolera hot-swap XDP701-1 z tranzystorem CoolSiC pozwala na ograniczenie liczby elementów w torze zasilania i uproszczenie jego projektu, przy jednoczesnym zachowaniu dużej sprawności energetycznej i niezawodności. Małe wymiary płytki (193 x 93 mm) umożliwiają jej integrację w systemach o ograniczonej przestrzeni montażowej.
