Miniaturowe enkodery inkrementalne o powierzchni 6,4 x 4,9 mm i grubości 2,5 mm

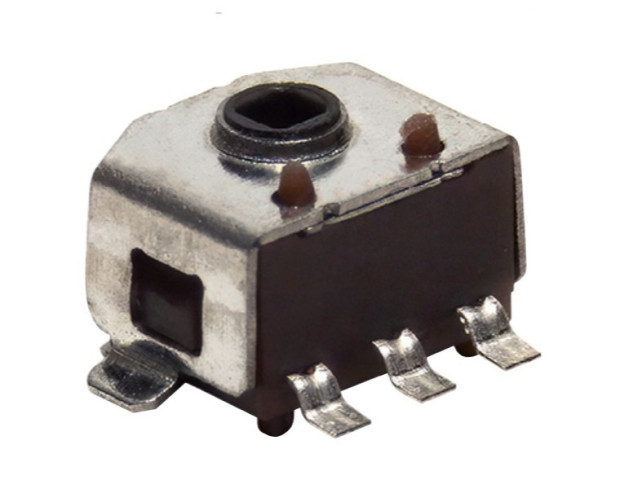

Oferta firmy Bourns powiększyła się w ostatnim czasie o miniaturowe enkodery inkrementalne serii PEC04 o powierzchni 6,4 x 4,9 mm i grubości 2,5 mm, przeznaczone do zastosowań w urządzeniach przenośnych, np. w mikrosłuchawkach. Pomimo małogabarytowej konstrukcji, zachowują one pełną funkcjonalność klasycznych enkoderów obrotowych. Generują 2-bitowy sygnał kwadraturowy, umożliwiający wykrywanie kierunku i prędkości obrotowej. Element mechaniczny został zaprojektowany do pracy bez fizycznego ograniczenia kąta obrotu, co zapewnia pełen zakres 360°.

Enkodery serii PEC04 są dostępne w wersjach o rozdzielczości 6 lub 12 impulsów na obrót, co umożliwia dobór precyzji do wymagań konkretnego urządzenia. Ich moment zapadkowy (detent torque) może wynosić od 10 do 100 g*cm, zapewniając wyczuwalne pozycjonowanie. Trwałość mechaniczną producent określa na 30 tys. cykli mechanicznych.

Pozostałe parametry:

• prąd znamionowy: 10 mA @ 5 V_DC,
• rezystancja izolacji: >50 MΩ @ 50 V_DC,
• wytrzymałość dielektryczna: >50 V_AC @ 1 min.,
• czas stabilizacji: 5 ms,
• zakres temperatury pracy: od -20 do +70°C,
• stopień ochrony: IP40.



Więcej na: www.bourns.com
