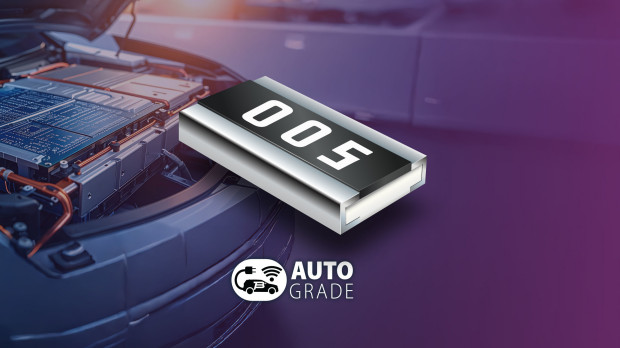

Firma Bourns oferuje serię rezystorów pomiarowych CFG-A dostępnych w obudowach o rozmiarach: 0508 oraz 0612, przystosowanych do montażu powierzchniowego (SMT). Elementy serii spełniają wymagania kwalifikacji AEC-Q200, cechując się rezystancją: od 1 do 30 mΩ przy tolerancji ±1%. Moc znamionowa podzespołów sięga 1,5 W dla obudowy 0508 lub 2 W dla obudowy 0612. W zależności od wykonania współczynnik temperaturowy rezystancji (TCR) wynosi ±50, ±75 lub ±100 ppm/°C, natomiast zakres temperatury pracy obejmuje wartości od −55 do 155°C.
Szerokie wyprowadzenia elementów skutecznie ograniczają rezystancję cieplną pomiędzy nimi a płytką PCB, a także zmniejszają naprężenia mechaniczne. Dodatkowo konstrukcja podzespołów sprzyja niezawodnej ich pracy przy większym obciążeniu mocy. Wszystkie komponenty serii mają klasę wrażliwości na wilgoć MSL 1 i mogą być montowane metodą lutowania rozpływowego przy maksymalnej temperaturze 260°C.
Rezystory CFG-A przeznaczone są m.in. do układów zarządzania baterią i systemów pomiaru prądu w układach napędowych pojazdów elektrycznych (EV). Inne zastosowania obejmują systemy zarządzania baterią i falowniki oraz przetwornice DC/DC, zasilacze impulsowe, wzmacniacze i aparatura do precyzyjnych pomiarów prądu.
Więcej na: bourns.com
