Hybrydowe elementy zabezpieczające PPTC/MOV

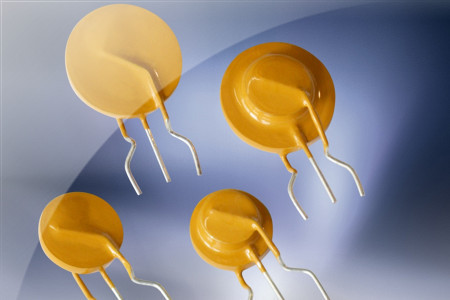

TE Circuit Protection, oddział firmy TE Connectivity opracował rodzinę hybrydowych elementów zabezpieczających 2Pro AC zawierających bezpiecznik resetowalny PPTC (polymeric positive temperature coefficient) i warystor MOV (metal-oxide varistor). Rezultatem tego połączenia jest większa niezawodność, mniejsza liczba elementów na płytce drukowanej i szybszy, prostszy proces projektowania w porównaniu z innymi rozwiązaniami stosowanymi do ochrony obwodów niskoprądowych przed przepięciami występującymi w sieci zasilającej.

Hybrydowa struktura obejmująca resetowalny bezpiecznik PPTC zintegrowany z warystorem MOV jest rozwiązaniem korzystniejszym w porównaniu z alternatywnymi zabezpieczeniami termicznymi stosowanymi w układach niskoprądowych. W przypadku korzystania z warystora MOV i bezpiecznika istnieje konieczność jego każdorazowej wymiany. Rozwiązanie bazujące na bezpieczniku resetowalnym i warystorze MOV umieszczonych obok siebie na płytce drukowanej może prowadzić do niestabilności termicznej i zwiększa złożoność obwodu.

Z kolei bezpiecznik termiczny zintegrowany z warystorem MOV stanowi zabezpieczenie jednorazowe, bez samoczynnego resetu po zadziałaniu. W odróżnieniu od nich hybrydowa struktura 2Pro AC obejmuje elementy o dopasowanych charakterystykach termicznych, zapewnia automatyczny reset i stabilność termiczną dzięki utrzymywaniu powierzchniowej temperatury warystora poniżej +150°C. Typowe zastosowania elementów 2Pro AC obejmują systemy oświetleniowe z diodami LED i zasilacze.
