Miniaturowe przełączniki SP3T ISL54214 i ISL54217

Miniaturowe przełączniki SP3T eliminują złącza w urządzeniach przenośnych

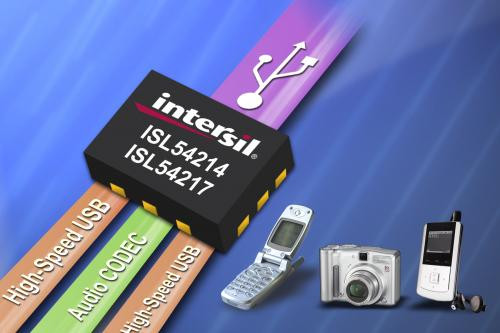

Opracowane przez firmę Intersil miniaturowe przełączniki SP3T (Single Pole/Triple Throw) o oznaczeniach ISL54214 i ISL54217, pozwalają wyeliminować część złączy w takich urządzeniach przenośnych, jak odtwarzacze MP3/MP4, telefony komórkowe i PDA. Mogą przełączać np. sygnał audio i dwa sygnały USB 2.0 (480 Mb/s), dzięki czemu sygnały te mogą być podłączane do wspólnego gniazda mini USB lub audio.

ISL54217 zawiera dodatkowo obwód tłumienia trzasków przy włączaniu i wyłączaniu zasilania. W przypadku transmisji sygnału audio o amplitudzie ±1V, oba układy wprowadzają zniekształcenia nieliniowe i szumy (THD+N) na poziomie <0,03% (P=5mW, R_L=32Ω). W przypadku transmisji sygnałów USB charakteryzują się bardzo małą pojemnością w stanie ON równą 8pF, co pozwala zminimalizować zniekształcenia zbocza i fazy. ISL54214 i ISL54217 są zamykane w obudowach TQFN-12 (3 x 3mm) i QFN-12 (2,2 x 1,4mm).
