Czujniki Halla ACS758

Czujniki Halla o paśmie 120 kHz do pomiaru prądów o natężeniu do 200A

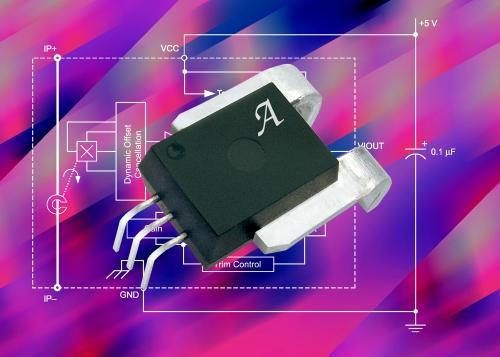

Nowy czujnik Halla ACS758 firmy Allegro Microsystems jest przeznaczony do pomiaru prądów AC i DC o natężeniu do 200A. W stosunku do czujników poprzednich serii charakteryzuje się szerszym pasmem (120 kHz), mniejszymi szumami w sygnale wyjściowym, krótszym czasem odpowiedzi (3µs) i większą dokładnością. Zintegrowany ekran elektromagnetyczny w istotnym stopniu zmniejsza zaburzenia wyjściowe pojawiające się w przypadku, gdy zintegrowany element przewodzący jest poddawany działaniu szybkozmiennych impulsów o dużym współczynniku dV/dt.

ACS758 może znaleźć zastosowanie w układach napędowych i zasilaczach (wykrywanie obecności obciążenia, zabezpieczenie zwarciowe i nadprądowe, etc.). Struktura wewnętrzna układu obejmuje liniowy czujnik Halla o małym offsecie, filtr, zespół obwodów korekcyjnych i miedziany przewodnik o rezystancji około 100µΩ, włączany do obwodu wysokoprądowego (pierwotnego).

Płynący przez ten przewodnik prąd wywołuje pole magnetyczne przetwarzane przez czujnik na proporcjonalny sygnał napięciowy. Dzięki małej odległości przewodnika od czujnika oraz zastosowaniu wysokiej jakości rdzenia ferromagnetycznego uzyskano dużą dokładność pomiarową oraz zmniejszono wrażliwość na zaburzenia impulsowe i obce pola elektryczne.
