Sterownik 4-kanałowego wzmacniacza mocy klasy D IRS2093

Sterownik 4-kanałowego wzmacniacza mocy klasy D do systemów home theater i elektroniki samochodowej.

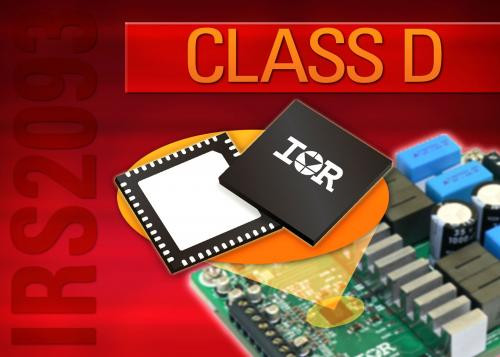

IRS2093 to sterownik 4-kanałowego wzmacniacza mocy klasy D do systemów home theater i elektroniki samochodowej. Zawiera wzmacniacz błędu, komparator PWM, sterownik bramek tranzystorów MOSFET i zespół obwodów zabezpieczających. Pracuje z częstotliwością taktowania 800 MHz i z napięciem zasilania 15V. Może być stosowany do realizacji wzmacniaczy o mocy do 150W na kanał.

Zawiera układ tłumienia trzasków przy włączaniu i wyłączaniu zasilania. Współpracuje z tranzystorami MOSFET o napięciach znamionowych do 200V. IRS2093 jest zamykany w obudowie MLPQ-48. Cena hurtowa wynosi 10,80 USD przy zamówieniach 10 tys. sztuk.

Firma International Rectifier oferuje projekt referencyjny wzmacniacza na bazie IRS2093 i tranzystorów DirectFET IRF6665, charakteryzującego się następującymi parametrami:

• moc wyjściowa 4 x 120W (THD=1%, 1 kHz, 4Ω),
• THD+N=0,015% (60W, 4Ω),
• napięcie zaburzeń na wyjściu 200µV,
• sprawność 90% (120W, 4Ω),
• zabezpieczenia OCP, OVP, UVP (nadprądowe, nadnapięciowe, podnapięciowe).
