Wzmacniacze operacyjne TSV61x, TSV62x i TSV63x

Wzmacniacze operacyjne o małym poborze mocy, zasilane napięciem od 1,5V

Firma STMicroelectronics zaprezentowała trzy nowe rodziny precyzyjnych wzmacniaczy operacyjnych o bardzo małym poborze mocy: TSV61x, TSV62x i TSV63x. Są to wzmacniacze pracujące z napięciem zasilania od 1,5 do 5,5V, produkowane w wersjach pojedynczych, podwójnych i poczwórnych.

Mogą być stosowane m.in. w elektronice medycznej, urządzeniach pomiarowych, interfejsach czujników i aktywnych filtrach. Są w dużym stopniu odporne na zaburzenia elektromagnetyczne i wyładowania ESD. Charakteryzują się wejściowym napięciem niezrównoważenia od 500µV i wejściowym prądem polaryzacji równym 1pA. Pracują w szerokim zakresie temperatur od -40ºC do +125ºC. W stanie aktywnym pobór prądu dla serii TSV61x, TSV62x i TSV63x wynosi odpowiednio 11, 29 i 60µA.

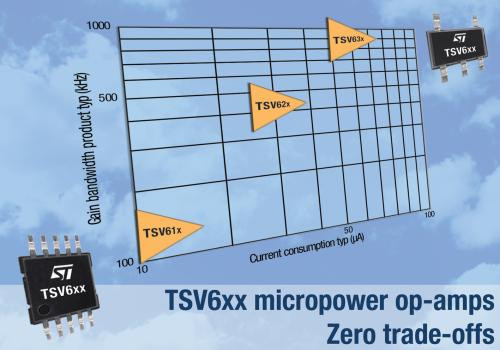

Szerokość pasma GBW to dla serii TSV62x i TSV63x odpowiednio 420 i 880 kHz. Wszystkie typy zawierają wejścia i wyjścia Rail-to-Rail. Wzmacniacze pozbawione wejścia shutdown są produkowane w obudowach SC70-5 i SOT23-8, a wyposażone w wejście shutdown w obudowach SC70-6, SOT23-6 i MSO-10. Ceny wersji pojedynczych, podwójnych i poczwórnych wynoszą odpowiednio 0,22 USD, 0,30 USD i 0,47 USD przy zamówieniach 1000 sztuk.
