16-bitowy przetwornik C/A z wyjściem prądowym i napięciowym oraz z wejściem HART

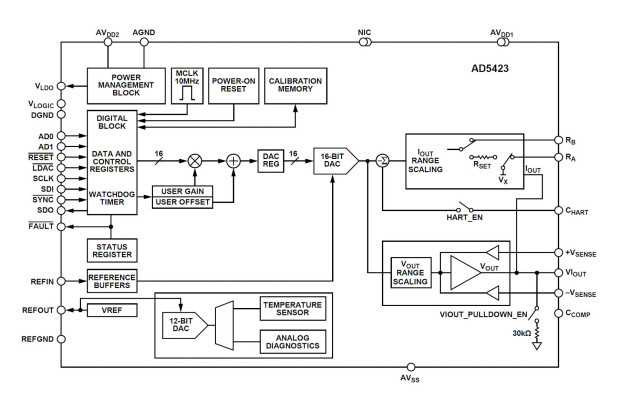

AD5423 to jednokanałowy przetwornik C/A z wyjściem prądowym i napięciowym, mogący pracować w szerokim zakresie napięć zasilania sekcji analogowej od -33 V na linii AVSS do +33 V na linii AVDD1. Jego zakres zastosowań obejmuje kontrolę procesów przemysłowych i siłowników, sieci HART, sterowniki PLC oraz aplikacje DCS (distributed control system).

W sekcji wyjściowej AD5423 zawiera linię CHART, umożliwiającą sprzęganie sygnału HART (Highway Addressable Remote Transducer) z wyjściem prądowym. Od strony wejściowej udostępnia 4-żyłowy interfejs szeregowy taktowany zegarem o częstotliwości do 50 MHz, kompatybilny ze standardami SPI, QSPI i MICROWIRE. Ponadto, AD5423 udostępnia zestaw funkcji diagnostycznych znanych z wcześniejszych wersji, w tym m.in. 12-bitowy diagnostyczny przetwornik A/C do monitorowania parametrów pracy. Układ jest zamykany w 32-wyprowadzeniowej obudowie LFCSP o powierzchni 5 x 5 mm.

Pozostałe cechy:

• 16-bitowa rozdzielczość i monotoniczna charakterystyka,
• wyjście prądowe i napięciowe,
• zakresy prądów wyjściowych: 0/4…20 mA, 0…24 mA, ±20 mA, ±24 mA, −1…+22 mA,
• zakresy napięć wyjściowych: 0…5 V, 0…10 V, ±5 V, ±10 V,
• programowalny przez użytkownika offset i wzmocnienie,
• wbudowane źródło napięcia referencyjnego,
• szeroki zakres temperatur pracy od −40°C do +115°C.

Więcej na: www.analog.com
