p-kanałowy tranzystor MOSFET o rezystancji kanału 30 mΩ z kwalifikacją AEC-Q101
Vishay Intertechnology, Inc.

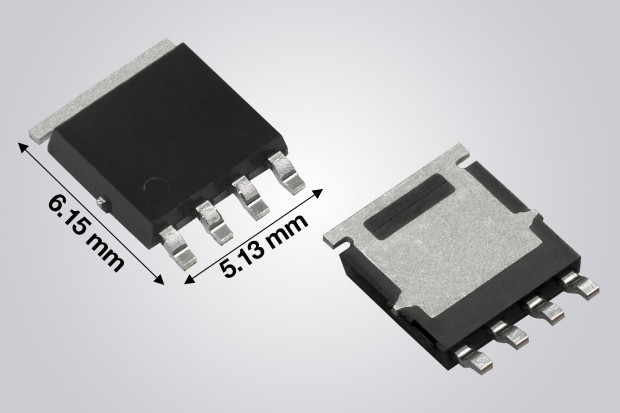

Do oferty Vishay Intertechnology wchodzi kolejny p-kanałowy tranzystor MOSFET o rekordowo małej rezystancji kanału, zaprojektowany do zastosowań w motoryzacji. SQJ211ELP został zrealizowany w procesie TrenchFET. Jest zamykany w obudowie PowerPAK SO-8L (6 x 5 mm) z wyprowadzeniami typu Gullwing, ułatwiającymi automatyczną inspekcję optyczną oraz zwiększającymi odporność na narażenia mechaniczne. Może pracować w szerokim zakresie temperatury otoczenia do +175°C. Jego duże napięcie przebicia, wynoszące -100 V, zapewnia wystarczający margines bezpieczeństwa w instalacjach samochodowych zasilanych napięciem 12, 24 i 48 V.
W porównaniu z najbliższymi odpowiednikami zamykanymi w obudowach DPAK i D²PAK, SQJ211ELP charakteryzuje się mniejszą o odpowiednio 26% i 46% rezystancją RDS(on), wynoszącą typowo 24 mΩ, a maksymalnie 30 mΩ (przy VGS=10 V). Równocześnie, jego powierzchnia jest mniejsza o odpowiednio 50% i 76%. Ładunek bramki wynosi zaledwie 45 nC @ 10 V, co zmniejsza straty przy pracy impulsowej.
SQJ211ELP uzyskał kwalifikację AEC-Q101. Może znaleźć zastosowanie np. w układach zabezpieczających przed odwróceniem polaryzacji zasilania, przełącznikach high-side i systemach oświetleniowych LED. Charakteryzuje się maksymalnym ciągłym prądem drenu -33,6 A @ 25°C oraz do 100 A w impulsie.
