Przełącznik SP4T dużej mocy na pasmo DC...18 GHz

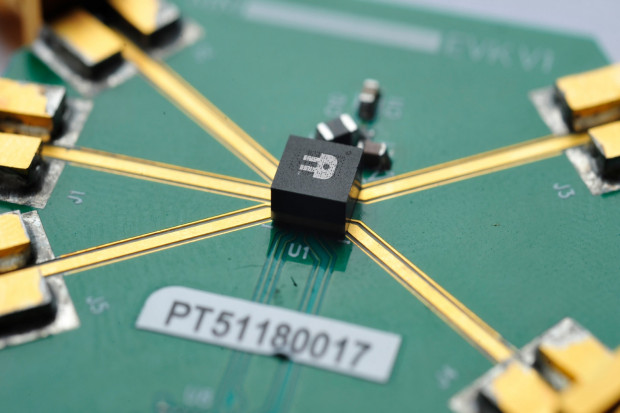

MM5120 to nowy przełącznik w.cz. SP4T opracowany przez firmę Menlo Micro, charakteryzujący się bardzo dobrymi parametrami w.cz., dużą dopuszczalną mocą sygnału i dużą niezawodnością. Znacznie przewyższa on konwencjonalne przełączniki półprzewodnikowe i przekaźniki elektromechaniczne pod względem strat wtrąconych, liniowości i dopuszczalnej mocy sygnału wejściowego, która może sięgać nawet 25 W. Bardzo dobra liniowość układu (IP3 > 95 dBm) zapewnia znaczną redukcję zniekształceń, co ma kluczowe znaczenie w przypadku zastosowań np. w antenach ze sterowaną wiązką, stosowanych w infrastrukturze sieci 5G.

MM5120 umożliwia przełączanie sygnałów o częstotliwości z zakresu DC...18 GHz i mocy ciągłej do 25 W (150 W w impulsie), zapewniając straty wtrącone poniżej 0,6 dB (@ 12 GHz). Jest zamykany w miniaturowej obudowie LGA o powierzchni 5,2 x 4,2 mm. Nie wymaga żadnych komponentów współpracujących, co upraszcza projektowanie płytki drukowanej. Interfejs SPI z zestawem uniwersalnych linii GPIO pozwalają na sterowanie z praktycznie dowolnego mikroprocesora lub systemu testowego.
