16-bitowy przetwornik A/C Σ-Δ z wbudowanym wzmacniaczem programowalnym i pamięcią FIFO

AD4129-8 to ultra-energooszczędny przetwornik A/C sigma-delta z wbudowanym wzmacniaczem programowalnym i pamięcią FIFO, zaprojektowany do zastosowań w sprzęcie bateryjnym. Pracuje on z podwójnym napięciem zasilania: 1,71...3,6 V dla sekcji analogowej i 1,65...3,6 V dla sekcji cyfrowej.

Pobiera w stanie aktywnym zaledwie 28,5...32,5 µA prądu zasilania w zależności od wzmocnienia, co umożliwia nawet 5-letnią pracę na pojedynczej baterii zegarkowej. Może zostać skonfigurowany do pracy z 16 wejściami asymetrycznymi lub 8 wejściami różnicowymi.

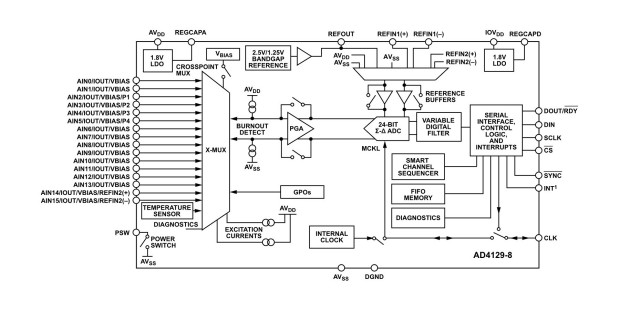

Sekcja wejściowa układu obejmuje multiplekser, wzmacniacz PGA, przetwornik, źródło napięcia referencyjnego i oscylator, zespół filtrów programowalnych, inteligentny sekwenser i układ diagnostyki. Dzięki szerokiemu zakresowi wzmocnienia od 1 do 128 V/V i dużej impedancji wejściowej, układ umożliwia bezpośrednie podłączanie różnych typów czujników, np. RTD, mostków rezystancyjnych i termopar. Generuje sygnały pobudzające do każdego z tych źródeł.

Wbudowana pamięć FIFO i inteligentny sekwenser umożliwiają pracę AD4129-8 jako autonomicznego systemu pomiarowego, w którym mikrokontroler host przez większość czasu przebywa w trybie uśpienia i jest wybudzany sygnałem przerwania, np. gdy liczba próbek w pamięci FIFO osiągnie określoną wartość lub po przekroczeniu wartości progowej sygnału wejściowego.

Inteligentny sekwenser realizuje konwersję sygnałów z poszczególnych kanałów w określonej kolejności, eliminując potrzebę korzystania z interfejsu szeregowego. Każdy z kanałów umożliwia wybór wzmocnienia, typu filtra, szybkości transmisji danych, buforowania, taktowania i źródła odniesienia (wbudowane lub zewnętrzne).

Do aplikacji o krytycznym znaczeniu dla bezpieczeństwa, AD4129-8 oferuje funkcje diagnostyczne m.in. do wykrywania rozwarcia, przepięcia i zbyt niskiego napięcia na wejściu analogowym, czujnik temperatury oraz funkcję kontroli CRC.

Pozostałe cechy:

• szybkość próbkowania: od 1,17 do 2,4 kSps,
• dryft wewnętrznego źródła referencyjnego: maks. 15 ppm/°C,
• interfejs: SPI 5 MHz (3- lub 4-żyłowy),
• zakres temperatury pracy: od -40 do +105°C,
• obudowa: WLCSP (3,6 x 2,7 mm),
