Układ zarządzania pakietami akumulatorowymi Li-ion i Li-polymer o napięciu do 25 V

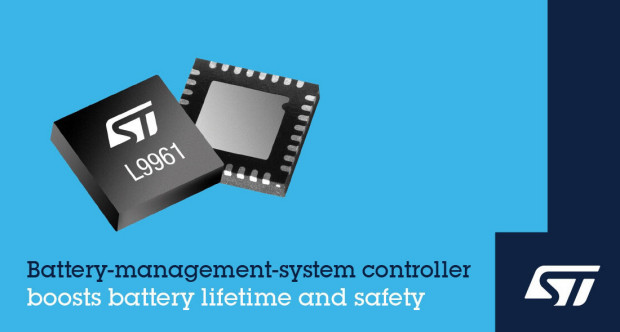

L9961 to najnowszy układ BMS (battery management system) firmy STMicroelectronics, pozwalający wydłużyć żywotność i zwiększyć bezpieczeństwo pracy pakietów litowo-jonowych i litowo-polimerowych. Może on współpracować z pakietami o napięciu do 25 V, realizując funkcje monitorowania parametrów pracy, balansowania ogniw i zabezpieczające. Typowe zastosowania układu obejmują elektronarzędzia, systemy przechowywania energii, zasilacze UPS oraz aparaturę medyczną.

Wbudowana pamięć nieulotna na dane konfiguracyjne odciąża mikrokontroler host od konieczności programowania układu przy każdym uruchomieniu. Interfejs I2C służy do konfiguracji i wysyłania do współpracującego hosta parametrów roboczych, takich jak SOC (state-of-charge) i SOH (state of health).

Wbudowany 16-bitowy przetwornik A/C i wzmacniacz pomiarowy current-sense zapewniają dokładność pomiaru napięcia i prądu odpowiednio ±15 mV i 0,25%. Duża dokładność pomiaru umożliwia również precyzyjne równoważenie ogniw i zliczanie kulombów oraz wspiera funkcje bezpieczeństwa, w tym wykrywanie przepięcia, przetężenia i zwarcia podczas rozładowania. Po podłączeniu zewnętrznego termistora, możliwe jest monitorowanie także temperatury pakietu, zapobiegając ryzyku przegrzania.

L9961 oferuje dwa tryby oszczędzania energii: głębokiego uśpienia i czuwania (standby), w których pobór prądu zmniejsza się odpowiednio do 2 µA i 5 µA. W trybie standby aktywny jest wewnętrzny regulator napięcia, pozwalający na szybkie wznowienie pracy.

Układ jest zamykany w obudowie VFQFPN-32 o powierzchni 5 x 5 mm. Jego ceny hurtowe zaczynają się od 1,19 USD przy zamówieniach 1000 sztuk.
