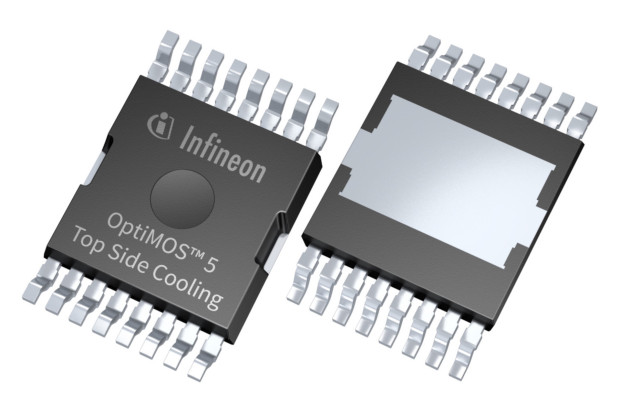

60- i 120-woltowe tranzystory OptiMOS 5 w obudowach TOLx do samochodowych sterowników ECU
Infineon wprowadza na rynek kolejną serię tranzystorów MOSFET do zastosowań w motoryzacji, w tym w autach osobowych oraz dwu- i trójkołowcach o napędzie elektrycznym. 60- i 120-woltowe tranzystory OptiMOS 5, zamykane w obudowach typu TOLL, TOLG i TOLT, nadają się idealnie do zastosowań w sterownikach ECU, zasilanych napięciem z zakresu 24...72 V. Zapewniają bardzo dobre parametry dynamiczne przy małych wymiarach obudów.
Nowa oferta obejmuje 6 tranzystorów n-kanałowych o zawężonym zakresie napięcia VGS(th), ułatwiających łączenie równoległe w celu zwiększenia mocy wyjściowej. IAUTN06S5N008, IAUTN06S5N008G i IAUTN06S5N008T to warianty 60-woltowe, charakteryzujące się rezystancją RDS(ON) na poziomie 0,8 mΩ, mogące znaleźć zastosowanie w 24-woltowych aplikacjach samochodowych CAV i konwerterach DC-DC. IAUTN12S5N017, IAUTN12S5N018G i IAUTN12S5N018T to warianty 120-woltowe o rezystancji RDS(on) od 1,7 do 1,8 mΩ, przeznaczone do zastosowań w falownikach trakcyjnych, zasilanych napięciem 48...72 V. Wszystkie tranzystory z nowej oferty są przystosowane do pracy w szerokim zakresie temperatury otoczenia od -55 do +175°C.
|
|
VDS, maks. |
RDS(ON) @10 V |
ID @ 25°C |
VGS(th) |
QG typ. @ 10 V |
Zakres temp. pracy |
|
IAUTN06S5N008 |
60 V |
0,76 mΩ |
510 A |
2,2...3,0 V |
210 nC |
-55...+175°C |
|
IAUTN06S5N008G |
60 V |
0,78 mΩ |
504 A |
|||
|
IAUTN06S5N008T |
60 V |
0,79 mΩ |
503 A |
|||
|
IAUTN12S5N017 |
120 V |
1,7 mΩ |
300 A |
2,6...3,6 V |
111 nC |
|
|
IAUTN12S5N018G |
120 V |
1,8 mΩ |
310 A |
|||
|
IAUTN12S5N018T |
120 V |
1,8 mΩ |
300 A |
