CC274xR-Q1 i CC274xP-Q1 to mikrokontrolery rodziny SimpleLink z wbudowanym transceiverem Bluetooth, zaprojektowane do zastosowań w elektronice samochodowej. Oba uzyskały kwalifikację AEC-Q100 Grade 2 i mogą pracować w szerokim zakresie temperatury otoczenia od -40 do +125°C. Wspierają komunikację w standardzie Bluetooth LE 5.4 oraz są przygotowane do obsługi wersji 6.0, co pozwala na zastosowania w samochodowych systemach zdalnego dostępu PEPS (Passive Entry Passive Start), PaaK (Phone as a Key) i RKE (Remote Keyless Entry).

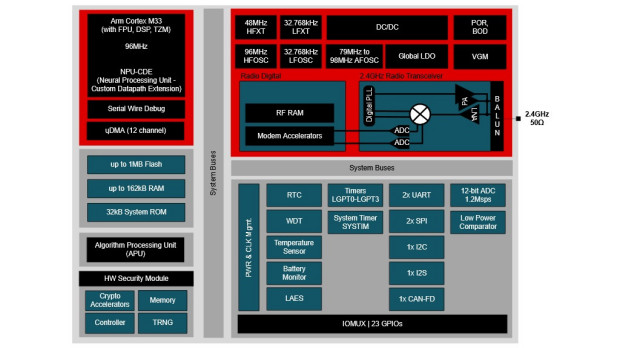

Oba układy bazują na rdzeniu ARM Cortex-M33, wyposażonym w jednostkę zmiennoprzecinkową, system bezpieczeństwa TrustZone-M i rozszerzenia CDE (Custom Data Extension), umożliwiające przyspieszanie operacji uczenia maszynowego. Dodatkowo, jednostka APU (Algorithm Processing Unit), przyspieszająca przetwarzania sygnałów wektorowych i macierzowych, umożliwia sprzętową realizację algorytmów analizy fazowej i obliczeń opartych na transformacie FFT oraz bardziej złożonych metod wyznaczania położenia, takich jak MUltiple SIgnal Classification (MUSIC), wykorzystywanych w technice precyzyjnego pomiaru odległości Bluetooth Channel Sounding.
CC274xR-Q1 i CC274xP-Q1 oferują 1 MB pamięci Flash, 162 KB pamięci SRAM z retencją danych w trybie uśpienia, 32 KB pamięci ROM z mechanizmami Secure Boot i Root of Trust oraz bootloader, obsługujący interfejsy SPI i UART. System TrustZone-M i firewalle zapewniają izolację przestrzeni wykonywania kodu. Jeśli chodzi o wbudowane peryferia, użytkownik ma do dyspozycji 23 linie GPIO z obsługą przerwań, zestaw timerów (trzy 16-bitowe i jeden 32-bitowy), zegar RTC, Watchdog, energooszczędny komparator oraz 12-bitowy, 8-kanałowy przetwornik A/C o szybkości próbkowania 1,2 MSPs. Komunikacja odbywa się przez interfejsy 2 x UART (z obsługą LIN), 2 x SPI, I²C i CAN-FD.
CC274xR-Q1 i CC274xP-Q1 różnią się mocą wyjściową nadajnika, wynoszącą odpowiednio +10 dBm i +20 dBm. Odbiornik zapewnia czułość -103,5 dBm dla sygnału LE 125 Kbps oraz -97 dBm dla LE 1 Mbps. Wewnętrzny symetryzator i przełącznik w.cz., pozwalają na obsługę toru nadawczego i odbiorczego na tym samym wyprowadzeniu, ograniczając liczbę elementów zewnętrznych.
Oba układy zawierają tor zasilania z konwerterem DC-DC buck, pobierającym 6,1 mA prądu w trybie odbioru oraz 7,7 mA i 24,5 mA przy nadawaniu z mocą odpowiednio 0 dBm i +10 dBm. Jednostka obliczeniowa, pracująca z częstotliwością taktowania 96 MHz, pobiera 6,8 mA prądu w stanie aktywnym. W trybie standby z retencją pamięci SRAM i aktywnym zegarem RTC, pobór prądu zmniejsza się do 0,9 µA, a w trybie shutdown do 160 nA.
Rozbudowany system zabezpieczeń obejmuje moduł HSM (Hardware Security Module), realizujący szyfrowanie w standardach AES (128 i 256 bitów), ECC (do 521 bitów) i RSA (do 3072 bitów), moduł SHA-2 (do SHA-512), generator liczb pseudolosowych (TRNG) oraz mechanizmy aktualizacji oprogramowania HSM.
CC274xR-Q1 i CC274xP-Q1 są odporne na ataki związane z analizą poboru mocy (DPA) dla AES i ECC. Spełniają wymagania normy ISO 21434 w zakresie cyberbezpieczeństwa w sektorze motoryzacyjnym.
Więcej na: www.ti.com
