Dioda Schottky’ego o małym napięciu przewodzenia i małym prądzie wstecznym

W nowoczesnych samochodowych systemach ADAS rośnie zapotrzebowanie na kamery o coraz większej liczbie pikseli. Jednak zwiększanie ich rozdzielczości zwiększa też ryzyko uszkodzeń, spowodowanych napięciem fotowoltaicznym, generowanym przy naświetleniu w stanie wyłączonym. Choć diody Schottky'ego o małym napięciu przewodzenia (VF) skutecznie ograniczają to ryzyko, równie istotne jest zapewnienie małego prądu wstecznego (IR) w czasie pracy, aby zapobiec przegrzewaniu i awariom termicznym. Połączenie obu tych cech było dotąd dużym wyzwaniem.

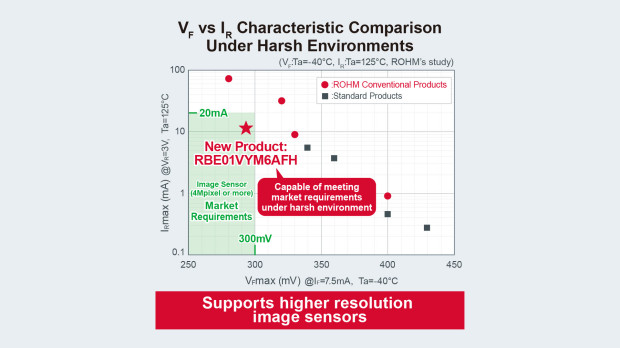

Firma Rohm opracowała nową diodę Schottky’ego, eliminującą tradycyjne ograniczenia, wynikające z kompromisu między napięciem przewodzenia i prądem wstecznym. Model RBE01VYM6AFH pracuje z napięciem przewodzenia poniżej 200 mV @ 7,5 mA w temperaturze otoczenia -40°C oraz zapewnia prąd wsteczny mniejszy od 20 mA przy napięciu 3 V w temperaturze +125°C. Takie parametry zapewniają skuteczną ochronę przed uszkodzeniami wywołanymi dużym napięciem fotowoltaicznym w stanie wyłączonym oraz znacząco zmniejszają ryzyko przegrzania.

Dioda RBE01VYM6AFH jest zamykana w obudowie SOD-323HE o powierzchni zaledwie 2,5 x 1,4 mm i grubości 0,6 mm, co pozwala na efektywne wykorzystanie miejsca na płytce drukowanej w urządzeniach o dużej gęstości upakowania podzespołów. Uzyskała kwalifikację AEC-Q101, potwierdzającą jej odporność na ciężkie warunki pracy w elektronice samochodowej. Poza motoryzacją, może też znaleźć zastosowanie w domofonach, kamerach bezpieczeństwa i domowych aplikacjach IoT.

Ważniejsze parametry:

• V_R, V_RM: 6 V,
• I_O: 0,1 A (60 Hz, TC=+120°C),
• I_FSM: 1 A (60 Hz, 1 cykl),
• T_J, maks.: +25°C,
• V_F, maks.: 200 mV @ IF=7,5 mA,
• I_R maks.: 30 µa @ VR=3 V.

Więcej na: www.rohm.com
