Dwukanałowy wzmacniacz programowalny na pasmo 50…1000 MHz

Kategoria produktu:

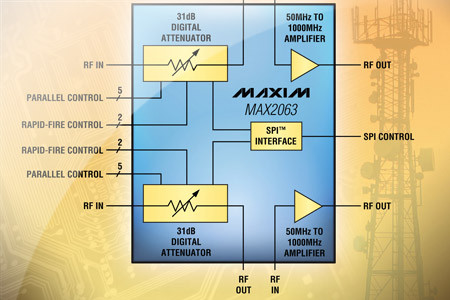

MAX2063 to dwukanałowy wzmacniacz programowalny zaprojektowany do zastosowań w urządzeniach infrastruktury bezprzewodowej 2.5G, 3G i 4G. W każdym z torów sygnałowych znajduje się wzmacniacz o paśmie 50…1000 MHz i tłumik cyfrowy o zakresie regulacji 31dB.

Ponieważ oba te stopnie zawierają własne wejścia i wyjścia w.cz., istnieje możliwość optymalizowania zarówno współczynnika szumów, jak i liniowości. MAX2063 zawiera wejście równoległe przewidziane do regulacji wartości wzmocnienia w zakresie 31dB oraz specjalne wejście 2-żyłowe „rapid-fire”, za pomocą którego możliwe jest bardzo szybkie przełączanie pomiędzy 2 lub 4 ustalonymi wcześniej wartościami wzmocnienia w czasie około 25ns, bez opóźnień związanych z koniecznością reprogramowania układu za pomocą interfejsu SPI.

Pozostałe parametry:

zakres regulacji wzmocnienia: 31dB (-9,5…+21,3dB),
nieliniowość charakterystyki: 0,25dB w paśmie 100 MHz,
izolacja: 58dB @ 200 MHz
OIP3: +41 dBm @ 200 MHz,
OIP2: +56 dBm @ 200 MHz,
P1dB: +19 dBm @ 200 MHz,
współczynnik szumów: typ. 5,6dB,
zasilanie: 3,3/5V.

MAX2063 może bezpośrednio współpracować z torami sygnałowymi w.cz. i p.cz. o impedancji charakterystycznej 50Ω. Jest zamykany w obudowie TQFN-48. Ceny hurtowe zaczynają się od 6,90 USD przy zamówieniach 1000 sztuk.

Więcej na: www.maxim-ic.com
