2-fazowe sterowniki silników krokowych o parametrach wyjściowych 40V/3A

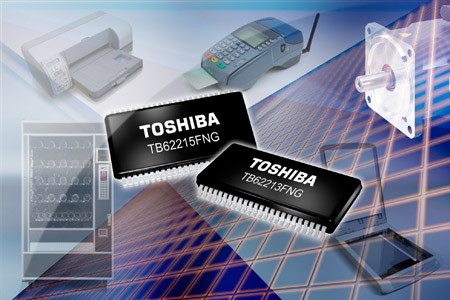

TB62213FNG i TB62215FNG to 2-fazowe sterowniki silników krokowych projektowane pod kątem zastosowań w sprzęcie biurowym i niewielkich urządzeniach przemysłowych. Charakteryzują się maksymalnym napięciem wyjściowym 40V i wydajnością prądową 3A na fazę.

Bazują na architekturze PWM o stałym prądzie sterowania. Różnią się obwodem sprzężenia zwrotnego. TB62213FNG uzyskuje zwrotną informację fazową od zewnętrznego mikrokontrolera, a TB62215FNG został wyposażony w wewnętrzny dekoder zegarowy wyznaczający prędkość obrotową silnika z otrzymywanego sygnału zegarowego.

Oba układy zawierają wewnętrzny regulator napięcia, zabezpieczenie nadprądowe i zabezpieczenie termiczne. Obsługują tryby pobudzania 2-phase, 1-2-phase i W1-2-phase. Są zamykane w obudowach HTSSOP-48.
