Precyzyjny czujnik prądu wyjściowego zasilaczy wyposażony w interfejs I²C

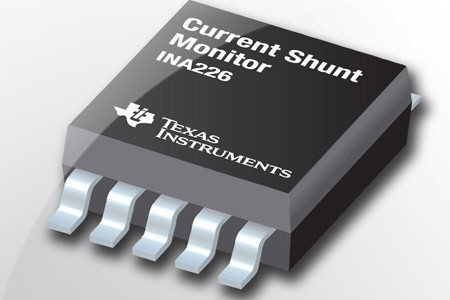

Firma Texas Instruments opracowała precyzyjny dwukierunkowy czujnik prądu wyjściowego zasilaczy oznaczony symbolem INA226, zapewniający 10-krotnie większą dokładność pomiaru od układów konkurencyjnych.

Wykazuje on maksymalne napięcie offsetu równe 10µV i błąd wzmocnienia nie przekraczający 0,1%. Zawiera 16-bitowy przetwornik A/C przetwarzający wejściowy sygnał analogowy do postaci cyfrowej, wyprowadzanej na port I²C.

INA226 umożliwia pomiar zarówno prądu wyjściowego, jak również napięcia i mocy oddawanej do obciążenia, bez konieczności dołączania dodatkowych multiplekserów i przetworników. Mierzy napięcie na szeregowym rezystorze pomiarowym włączonym w konfiguracji high-side lub low-side (między obciążeniem i dodatnim lub ujemnym źródłem zasilającym).

Pozwala na niezależne programowanie czasów konwersji i trybu uśredniania próbek, umożliwiając w ten sposób dostosowanie prędkości pomiaru do wymogów konkretnej aplikacji. Dopuszczalny zakres napięć szyny wejściowej wynosi od 0 do 36V, zakres napięć zasilania od 2,7 do 5,5V, a pobór prądu maksymalnie 420µA prądu w stanie spoczynkowym i 2µA w trybie shutdown.

Za pomocą linii konfiguracyjnych INA226 umożliwia zaprogramowanie jednego z 16 adresów, co pozwala na współpracę kilku układów podłączonych do wspólnej szyny.
