14-bitowy kondycjoner sygnałów z czujników pojemnościowych

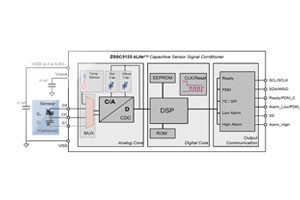

ZSSC3123 to układ kondycjonowania sygnałów z czujników pojemnościowych zapewniający 14-bitową rozdzielczość, szeroki zakres dynamiczny i dokładność pomiaru wynoszącą 0,25% w szerokim zakresie temperatur i pojemności wewnętrznych czujnika.

Dodatkowo, cechuje się małym poborem prądu. Został opracowany do zastosowań w urządzeniach o zasilaniu bateryjnym, takich jak wagi elektroniczne oraz czujniki wilgotności, poziomu płynu czy naprężenia. Jest szczególnie polecany do współpracy z czujnikami wykonywanymi w technologii MEMS.

W odróżnieniu od układów kondycjonowania z analogową ścieżką sygnałową, ZSSC3123 umożliwia łatwą korekcję błędów nieliniowości pierwszego i trzeciego rzędu z wykorzystaniem technik cyfrowych.

Korekcja nie wymaga trymowania laserowego i przebiega w pojedynczym kroku, co przyspiesza kalibrację gotowych modułów na linii produkcyjnej. Komunikacja z układami zewnętrznymi odbywa się poprzez interfejsy I²C/SPI.

Cena hurtowa układu wynosi 3,82 USD przy zamówieniach 1000 sztuk.

Pozostałe dane techniczne:

• zakres pojemności czujników wejściowych: od 0,5 do 260pF,
• czułość: od 125aF na bit,
• napięcie zasilania: 2,3...5,5V,
• pobór prądu: 60µA w stanie aktywnym i mniej niż 1µA w trybie uśpienia,
• dokładność: 0,25% w zakresie temperatur od -20 do +85°C i 0,5% w zakresie –40...+125°C.

Więcej na: www.zmdi.com
