Ultraniskoszumowe oscylatory zegarowe 10...50 MHz do profesjonalnych urządzeń audio

Seria specjalizowanych oscylatorów CCHD-957 została zaprojektowana do zastosowań w profesjonalnych urządzeniach HD audio wymagających źródła zegarowego o bardzo małych szumach fazowych. Układy te generują sygnały o częstotliwości od 10 do 50 MHz.

Są produkowane w 3 wersjach o różnej stabilności: ±20, ±25 i ±50 ppm. Zawierają wyjście HCMOS, którego wydajność prądowa równa ±24mA przekłada się na szybkość narastania/opadania napięcia wyjściowego poniżej 3ns (20…80% VCC, CL=15pF).

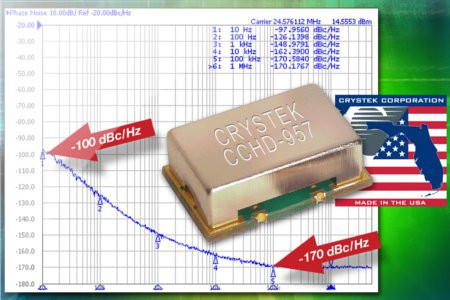

Szumy fazowe wynoszą -100 dBc/Hz przy offsecie 10Hz od częstotliwości środkowej, a poziom podłogi szumowej to -170 dBc/Hz przy offsecie 100 kHz. Oscylatory CCHD-957 pracują z napięciem zasilania 3,3V, pobierając 15mA prądu w stanie aktywnym.

Mogą być przełączane w tryb standby, w którym oscylator jest zatrzymywany, bufor wyjściowy zostaje wprowadzony w stan wysokiej impedancji, a pobór prądu zmniejsza się do <1,5mA.

Są produkowane w obudowach SMD o wymiarach 14,2 x 9,14 x 5,3mm na trzy zakresy temperatur pracy: 0...+70°C, -20...+70°C i -40...+85°C.
