85-woltowy mostkowy sterownik tranzystorów MOSFET z kontrolą czasu martwego

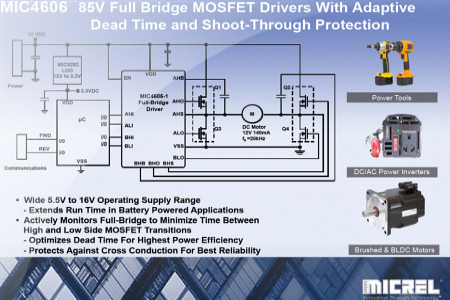

MIC4606 to sterownik bramek tranzystorów MOSFET pracujących w układzie mostkowym, mogący znaleźć zastosowanie w układach sterowania silnikami np. w elektronarzędziach i modelach zdalnie sterowanych. Zawiera zabezpieczenie shoot-through, eliminujące możliwość równoczesnego wprowadzenia w tryb przewodzenia tranzystorów high-side i low-side np. wskutek pojawienia się błędnych sygnałów na wejściach sterujących.

Ponadto, zawiera adaptacyjny układ kontroli czasu martwego skracający czas pomiędzy przełączeniami obu tranzystorów, a tym samym zmniejszający straty mocy w układzie sterowania. Występuje w dwóch wersjach: MIC4606-1 z czterema niezależnymi wejściami TTL oraz MIC4606-2 z dwoma wejściami PWM. Zapewnia czas propagacji nie przekraczający 35 ns i pobór prądu w stanie spoczynkowym wynoszący typowo 235 mA. Jego wydajność prądowa umożliwia sterowania obciążeń pojemnościowych do 1000 pF przy czasach narastania/opadania na poziomie 20 ns.

MIC4606 jest przewidziany do pracy w szerokim zakresie temperatur otoczenia od -40 do +125°C. Współpracuje z tranzystorami MOSFET zasilanymi maksymalnym napięciem 85 V. Sam może być zasilany napięciem z zakresu od 5,5 do 16 V. Jest produkowany w obudowie QFN-16 o powierzchni 4 x 4 mm. Ceny hurtowe zaczynają się od 1,37 USD przy zamówieniach 1000 sztuk.
