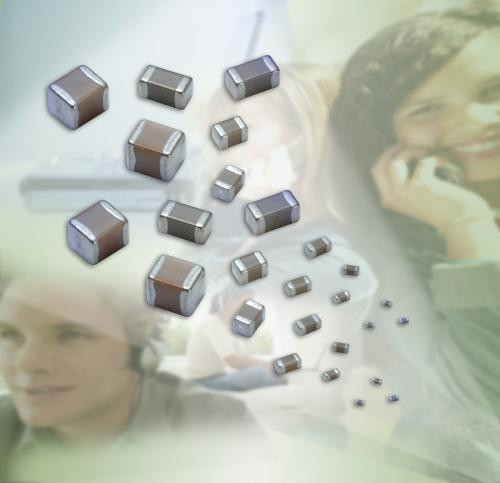

Kondensatory MLCC serii GJ8

Niskoprofilowe kondensatory MLCC o ograniczonym poziomie szumów akustycznych

Niskoprofilowe, wielowarstwowe kondensatory ceramiczne (MLCC) nowej serii GJ8 charakteryzują się zmniejszonym nawet o 30dB poziomem generowanych szumów akustycznych. Szumy takie mogą być generowane przez MLCC np. na wejściu przetwornic DC-DC w notebookach oraz w układach sterowania ekranem LCD telefonu komórkowego.

Ich przyczyną jest rozszerzanie się i kurczenie elementu dielektrycznego w niektórych typach kondensatorów MLCC, powodujące drgania płytki PCB, których amplituda jest uzależniona od napięcia przyłożonego do kondensatora. Gdy częstotliwość drgań wejdzie w zakres akustyczny, powstaje słyszalny przydźwięk.

Kondensatory serii GJ8 firmy Murata zostały zaprojektowane specjalnie pod kątem wyeliminowania tego typu drgań. Są produkowane na zakres pojemności od 1 do 10µF. Szum akustyczny generowany przez wersje o pojemności od 4,7 do 10µF jest mniejszy o co najmniej 10dB w stosunku do przeciętnych kondensatorów MLCC, a dla modelu 1µF nawet o 30dB. Kondensatory serii GJ8 są produkowane na napięcie znamionowe do 50V. Ich grubość wynosi w zależności od pojemności 1,25, 1,60 lub 2,50mm.
